Chapitre VII
Canal à houle
109
En substituant l'expression A (Équation VII-17) dans l'expression de k (Équation VII-16), on
obtient la Solution Générale du Générateur d'Ondes de Premier Ordre.
𝐻
𝑆 0
=
4 sinh 𝑘ℎ
sinh 2𝑘ℎ + 2𝑘ℎ
[sinh kh +
(1 − cosh 𝑘ℎ)
𝑘ℎ
]
Équation VII-20
VII.3. Synthèse du canal à houle
Cette partie présente une méthode de conception de générateur d'ondes basée sur la théorie des
ondes d'eau linéaires en évaluant les capacités du canal à générer des ondes en analysant la course
maximale et la hauteur maximale atteignables pour différentes périodes. (Mario, B. (2018-2019)).
Pour la synthèse du canal à houle, le schéma illustré dans la Figure VII-2 est pris comme référence.
Il convient de noter que l'eau est présente uniquement d'un seul côté du canal.

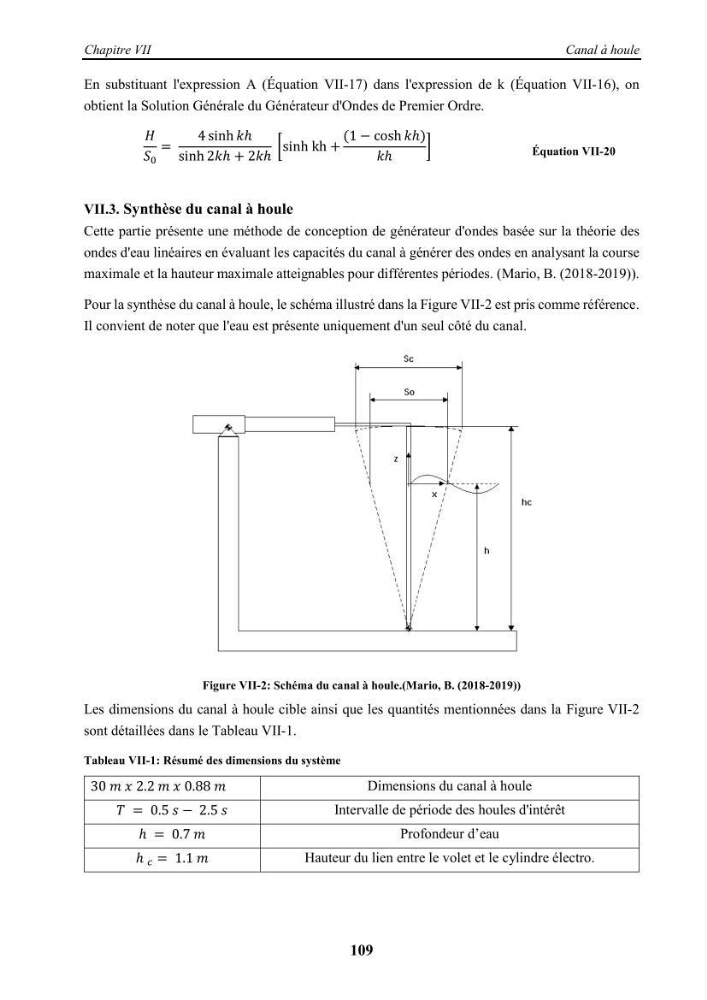

Figure VII-2: Schéma du canal à houle.(Mario, B. (2018-2019))
Les dimensions du canal à houle cible ainsi que les quantités mentionnées dans la Figure VII-2
sont détaillées dans le Tableau VII-1.
Tableau VII-1: Résumé des dimensions du système
30 𝑚 𝑥 2.2 𝑚 𝑥 0.88 𝑚
Dimensions du canal à houle
𝑇 = 0.5 𝑠 − 2.5 𝑠
Intervalle de période des houles d'intérêt
ℎ = 0.7 𝑚
Profondeur d’eau
ℎ 𝑐 = 1.1 𝑚
Hauteur du lien entre le volet et le cylindre électro.
