9.4•Pertesdechargerégulières
217
© Dunod – La photocopie non autorisée est un délit.
0,05
0,025
0,01
0,005
0,0025
0,001
0,0005
0,00025
0,0001
0,00005
ligne de transition à la turbulence complète
régime transitoire
régime turbulent
r é g im e la m in a ir e
c o n d u i t e s l i s s e s
conduites rugueuses
0,1
0,09
0,08
0,07
0,06
0,05
0,04
0,03
0,02
0,01
100
1 000
Re
critique
= 2 320
Re
limite
= 3 158 + 48 000
¥ e/D
10 000
100 000
1 000 000
Nombre de Reynolds (Re)
Coeffcient de perte de charge (L)
Rugosité relative e/D
10 000 000
100 000 000

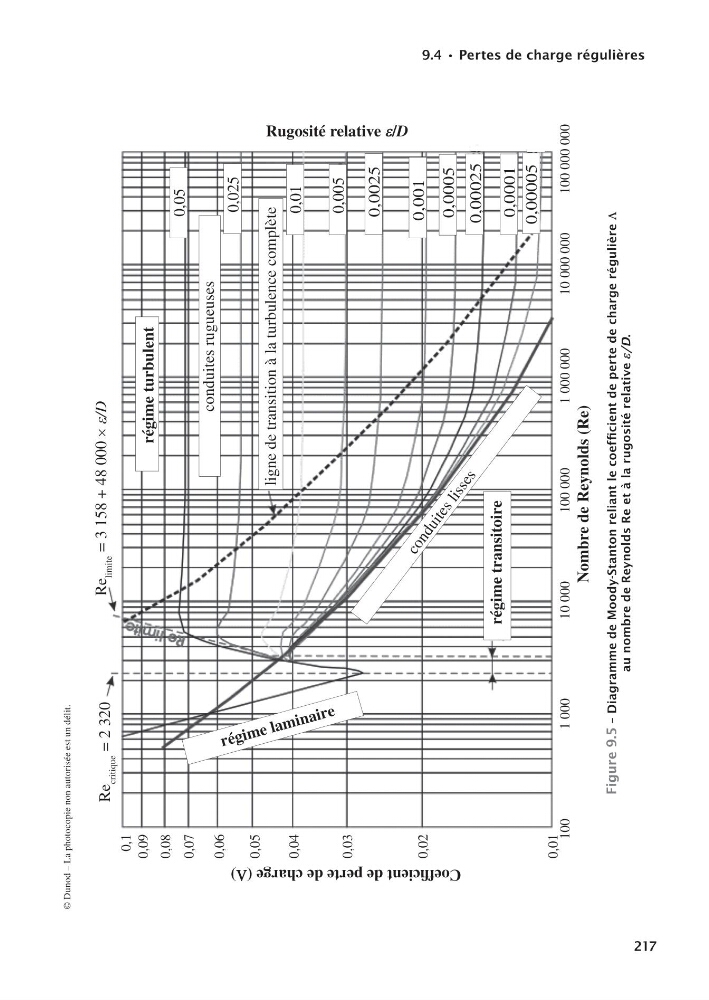

Figure9.5–DiagrammedeMoody-StantonreliantlecoefficientdepertedechargerégulièreL
aunombredeReynoldsReetàlarugositérelativee/D.
