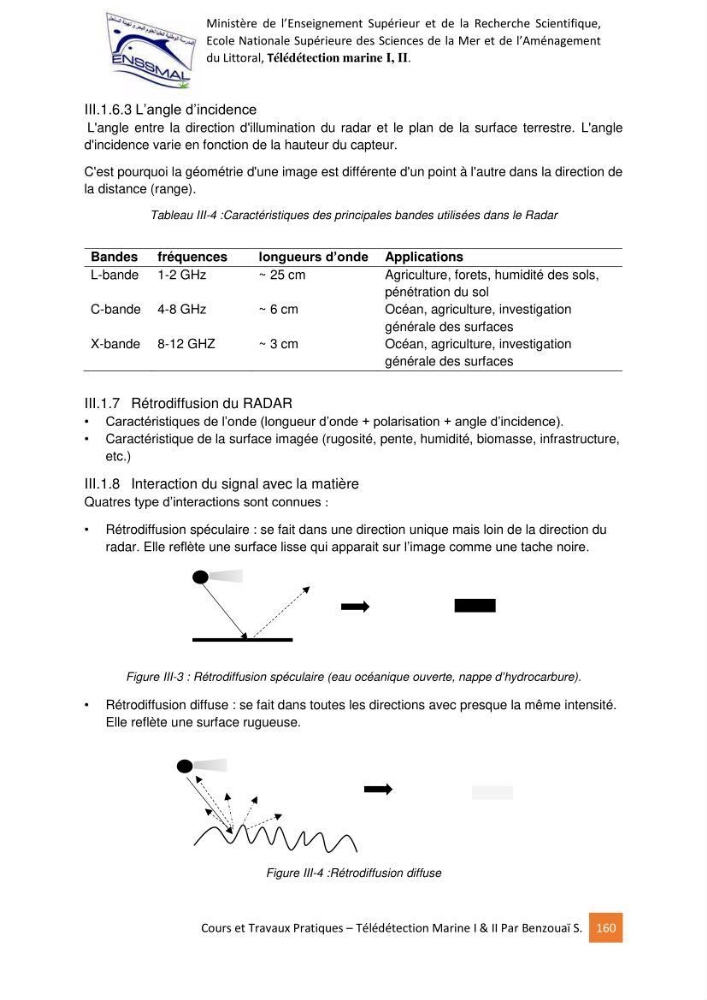

III.1.6.3 L’angle d’incidence
L'angle entre la direction d'illumination du radar et le plan de la surface terrestre. L'angle
d'incidence varie en fonction de la hauteur du capteur.
C'est pourquoi la géométrie d'une image est différente d'un point à l'autre dans la direction de
la distance (range).
Tableau III-4 :Caractéristiques des principales bandes utilisées dans le Radar
III.1.7 Rétrodiffusion du RADAR
• Caractéristiques de l’onde (longueur d’onde + polarisation + angle d’incidence).
• Caractéristique de la surface imagée (rugosité, pente, humidité, biomasse, infrastructure,
etc.)
III.1.8 Interaction du signal avec la matière
Quatres type d’interactions sont connues :
• Rétrodiffusion spéculaire : se fait dans une direction unique mais loin de la direction du
radar. Elle reflète une surface lisse qui apparait sur l’image comme une tache noire.
Figure III-3 : Rétrodiffusion spéculaire (eau océanique ouverte, nappe d’hydrocarbure).
• Rétrodiffusion diffuse : se fait dans toutes les directions avec presque la même intensité.
Elle reflète une surface rugueuse.
Figure III-4 :Rétrodiffusion diffuse
Bandes
fréquences
longueurs d’onde Applications
L-bande 1-2 GHz
~ 25 cm
Agriculture, forets, humidité des sols,
pénétration du sol
C-bande 4-8 GHz
~ 6 cm
Océan, agriculture, investigation
générale des surfaces
X-bande 8-12 GHZ
~ 3 cm
Océan, agriculture, investigation
générale des surfaces
