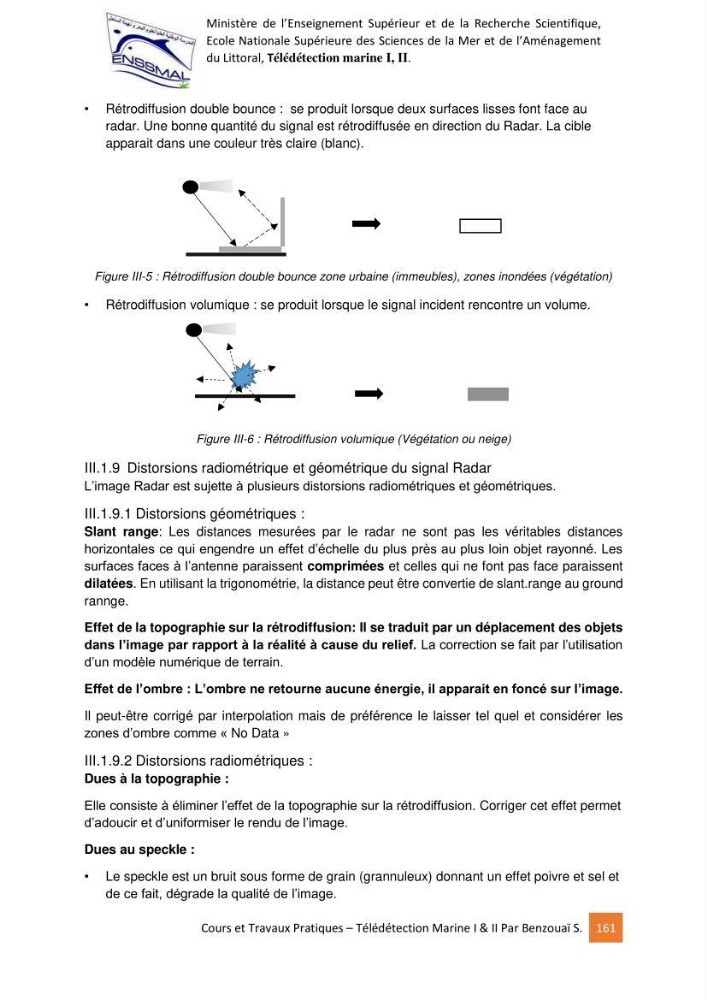

Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 161
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
• Rétrodiffusion double bounce : se produit lorsque deux surfaces lisses font face au
radar. Une bonne quantité du signal est rétrodiffusée en direction du Radar. La cible
apparait dans une couleur très claire (blanc).
Figure III-5 : Rétrodiffusion double bounce zone urbaine (immeubles), zones inondées (végétation)
• Rétrodiffusion volumique : se produit lorsque le signal incident rencontre un volume.
Figure III-6 : Rétrodiffusion volumique (Végétation ou neige)
III.1.9 Distorsions radiométrique et géométrique du signal Radar
L’image Radar est sujette à plusieurs distorsions radiométriques et géométriques.
III.1.9.1 Distorsions géométriques :
Slant range: Les distances mesurées par le radar ne sont pas les véritables distances
horizontales ce qui engendre un effet d’échelle du plus près au plus loin objet rayonné. Les
surfaces faces à l’antenne paraissent comprimées et celles qui ne font pas face paraissent
dilatées. En utilisant la trigonométrie, la distance peut être convertie de slant.range au ground
rannge.
Effet de la topographie sur la rétrodiffusion: Il se traduit par un déplacement des objets
dans l’image par rapport à la réalité à cause du relief. La correction se fait par l’utilisation
d’un modèle numérique de terrain.
Effet de l’ombre : L’ombre ne retourne aucune énergie, il apparait en foncé sur l’image.
Il peut-être corrigé par interpolation mais de préférence le laisser tel quel et considérer les
zones d’ombre comme « No Data »
III.1.9.2 Distorsions radiométriques :
Dues à la topographie :
Elle consiste à éliminer l’effet de la topographie sur la rétrodiffusion. Corriger cet effet permet
d’adoucir et d’uniformiser le rendu de l’image.
Dues au speckle :
• Le speckle est un bruit sous forme de grain (grannuleux) donnant un effet poivre et sel et
de ce fait, dégrade la qualité de l’image.
