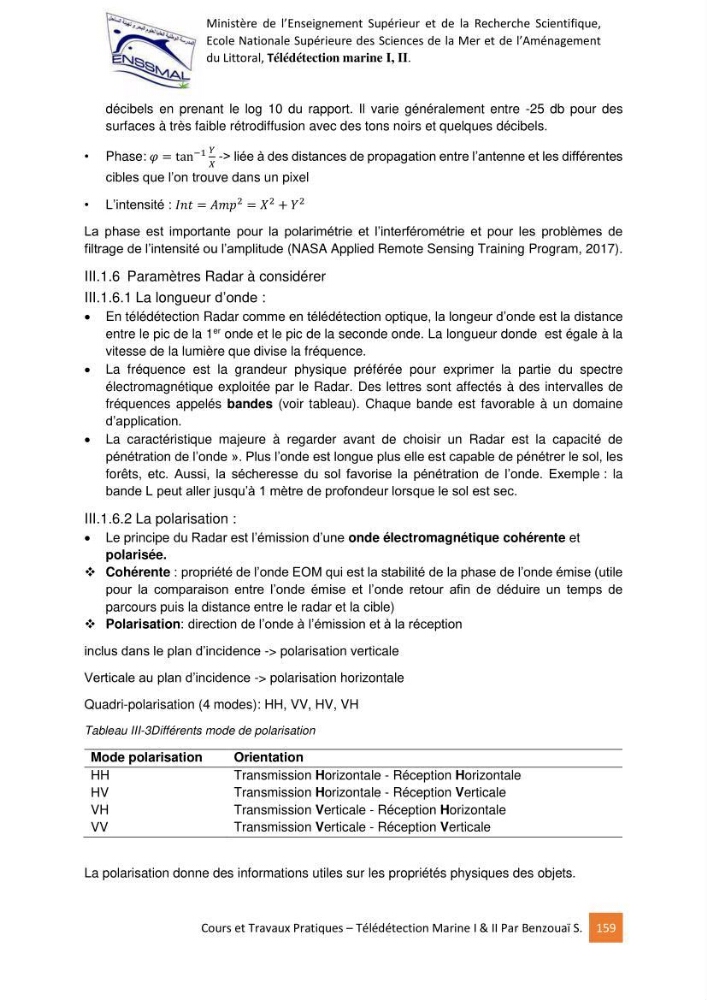

Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 159
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
décibels en prenant le log 10 du rapport. Il varie généralement entre -25 db pour des
surfaces à très faible rétrodiffusion avec des tons noirs et quelques décibels.
• Phase: í µí¼ = tan
−1 í µí±
í µí±
-> liée à des distances de propagation entre l’antenne et les différentes
cibles que l’on trouve dans un pixel
• L’intensité : í µí°¼í µí±í µí±¡ = í µí°´í µí±í µí±
2 = í µí±
2 + í µí±
2
La phase est importante pour la polarimétrie et l’interférométrie et pour les problèmes de
filtrage de l’intensité ou l’amplitude (NASA Applied Remote Sensing Training Program, 2017).
III.1.6 Paramètres Radar à considérer
III.1.6.1 La longueur d’onde :
En télédétection Radar comme en télédétection optique, la longeur d’onde est la distance
entre le pic de la 1
er onde et le pic de la seconde onde. La longueur donde est égale à la
vitesse de la lumière que divise la fréquence.
La fréquence est la grandeur physique préférée pour exprimer la partie du spectre
électromagnétique exploitée par le Radar. Des lettres sont affectés à des intervalles de
fréquences appelés bandes (voir tableau). Chaque bande est favorable à un domaine
d’application.
La caractéristique majeure à regarder avant de choisir un Radar est la capacité de
pénétration de l’onde ». Plus l’onde est longue plus elle est capable de pénétrer le sol, les
forêts, etc. Aussi, la sécheresse du sol favorise la pénétration de l’onde. Exemple : la
bande L peut aller jusqu’à 1 mètre de profondeur lorsque le sol est sec.
III.1.6.2 La polarisation :
Le principe du Radar est l’émission d’une onde électromagnétique cohérente et
polarisée.
Cohérente : propriété de l’onde EOM qui est la stabilité de la phase de l’onde émise (utile
pour la comparaison entre l’onde émise et l’onde retour afin de déduire un temps de
parcours puis la distance entre le radar et la cible)
Polarisation: direction de l’onde à l’émission et à la réception
inclus dans le plan d’incidence -> polarisation verticale
Verticale au plan d’incidence -> polarisation horizontale
Quadri-polarisation (4 modes): HH, VV, HV, VH
Tableau III-3Différents mode de polarisation
Mode polarisation
Orientation
HH
Transmission Horizontale - Réception Horizontale
HV
Transmission Horizontale - Réception Verticale
VH
Transmission Verticale - Réception Horizontale
VV
Transmission Verticale - Réception Verticale
La polarisation donne des informations utiles sur les propriétés physiques des objets.
