Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 128
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.

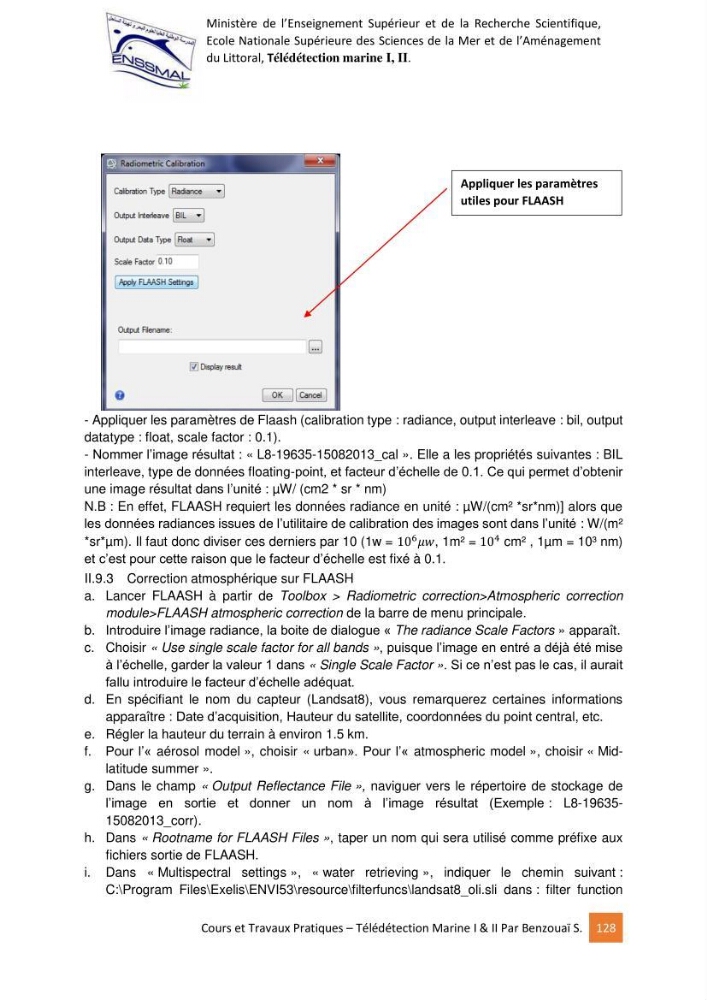

- Appliquer les paramètres de Flaash (calibration type : radiance, output interleave : bil, output
datatype : float, scale factor : 0.1).
- Nommer l’image résultat : « L8-19635-15082013_cal ». Elle a les propriétés suivantes : BIL
interleave, type de données floating-point, et facteur d’échelle de 0.1. Ce qui permet d’obtenir
une image résultat dans l’unité : µW/ (cm2 * sr * nm)
N.B : En effet, FLAASH requiert les données radiance en unité : µW/(cm² *sr*nm)] alors que
les données radiances issues de l’utilitaire de calibration des images sont dans l’unité : W/(m²
*sr*µm). Il faut donc diviser ces derniers par 10 (1w = 10
6 í µí¼í µí±¤, 1m² = 10
4 cm² , 1µm = 10³ nm)
et c’est pour cette raison que le facteur d’échelle est fixé à 0.1.
II.9.3 Correction atmosphérique sur FLAASH
a. Lancer FLAASH à partir de Toolbox > Radiometric correction>Atmospheric correction
module>FLAASH atmospheric correction de la barre de menu principale.
b. Introduire l’image radiance, la boite de dialogue « The radiance Scale Factors » apparaît.
c. Choisir « Use single scale factor for all bands », puisque l’image en entré a déjà été mise
à l’échelle, garder la valeur 1 dans « Single Scale Factor ». Si ce n’est pas le cas, il aurait
fallu introduire le facteur d’échelle adéquat.
d. En spécifiant le nom du capteur (Landsat8), vous remarquerez certaines informations
apparaître : Date d’acquisition, Hauteur du satellite, coordonnées du point central, etc.
e. Régler la hauteur du terrain à environ 1.5 km.
f. Pour l’« aérosol model », choisir « urban». Pour l’« atmospheric model », choisir « Midlatitude summer ».
g. Dans le champ « Output Reflectance File », naviguer vers le répertoire de stockage de
l’image en sortie et donner un nom à l’image résultat (Exemple : L8-1963515082013_corr).
h. Dans « Rootname for FLAASH Files », taper un nom qui sera utilisé comme préfixe aux
fichiers sortie de FLAASH.
i. Dans « Multispectral settings », « water retrieving », indiquer le chemin suivant :
C:\Program Files\Exelis\ENVI53\resource\filterfuncs\landsat8_oli.sli dans : filter function
Appliquer les paramètres
utiles pour FLAASH
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
- Appliquer les paramètres de Flaash (calibration type : radiance, output interleave : bil, output
datatype : float, scale factor : 0.1).
- Nommer l’image résultat : « L8-19635-15082013_cal ». Elle a les propriétés suivantes : BIL
interleave, type de données floating-point, et facteur d’échelle de 0.1. Ce qui permet d’obtenir
une image résultat dans l’unité : µW/ (cm2 * sr * nm)
N.B : En effet, FLAASH requiert les données radiance en unité : µW/(cm² *sr*nm)] alors que
les données radiances issues de l’utilitaire de calibration des images sont dans l’unité : W/(m²
*sr*µm). Il faut donc diviser ces derniers par 10 (1w = 10
6 í µí¼í µí±¤, 1m² = 10
4 cm² , 1µm = 10³ nm)
et c’est pour cette raison que le facteur d’échelle est fixé à 0.1.
II.9.3 Correction atmosphérique sur FLAASH
a. Lancer FLAASH à partir de Toolbox > Radiometric correction>Atmospheric correction
module>FLAASH atmospheric correction de la barre de menu principale.
b. Introduire l’image radiance, la boite de dialogue « The radiance Scale Factors » apparaît.
c. Choisir « Use single scale factor for all bands », puisque l’image en entré a déjà été mise
à l’échelle, garder la valeur 1 dans « Single Scale Factor ». Si ce n’est pas le cas, il aurait
fallu introduire le facteur d’échelle adéquat.
d. En spécifiant le nom du capteur (Landsat8), vous remarquerez certaines informations
apparaître : Date d’acquisition, Hauteur du satellite, coordonnées du point central, etc.
e. Régler la hauteur du terrain à environ 1.5 km.
f. Pour l’« aérosol model », choisir « urban». Pour l’« atmospheric model », choisir « Midlatitude summer ».
g. Dans le champ « Output Reflectance File », naviguer vers le répertoire de stockage de
l’image en sortie et donner un nom à l’image résultat (Exemple : L8-1963515082013_corr).
h. Dans « Rootname for FLAASH Files », taper un nom qui sera utilisé comme préfixe aux
fichiers sortie de FLAASH.
i. Dans « Multispectral settings », « water retrieving », indiquer le chemin suivant :
C:\Program Files\Exelis\ENVI53\resource\filterfuncs\landsat8_oli.sli dans : filter function
Appliquer les paramètres
utiles pour FLAASH
