Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 127

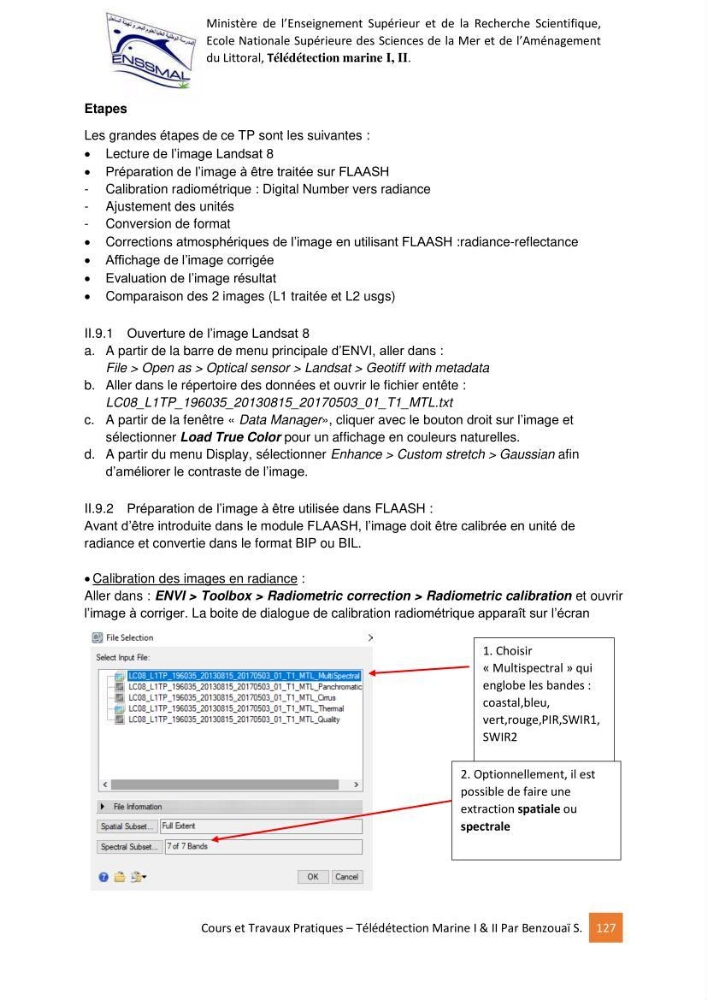

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
Etapes
Les grandes étapes de ce TP sont les suivantes :
Lecture de l’image Landsat 8
Préparation de l’image à être traitée sur FLAASH
- Calibration radiométrique : Digital Number vers radiance
- Ajustement des unités
- Conversion de format
Corrections atmosphériques de l’image en utilisant FLAASH :radiance-reflectance
Affichage de l’image corrigée
Evaluation de l’image résultat
Comparaison des 2 images (L1 traitée et L2 usgs)
II.9.1 Ouverture de l’image Landsat 8
a. A partir de la barre de menu principale d’ENVI, aller dans :
File > Open as > Optical sensor > Landsat > Geotiff with metadata
b. Aller dans le répertoire des données et ouvrir le fichier entête :
LC08_L1TP_196035_20130815_20170503_01_T1_MTL.txt
c. A partir de la fenêtre « Data Manager», cliquer avec le bouton droit sur l’image et
sélectionner Load True Color pour un affichage en couleurs naturelles.
d. A partir du menu Display, sélectionner Enhance > Custom stretch > Gaussian afin
d’améliorer le contraste de l’image.
II.9.2 Préparation de l’image à être utilisée dans FLAASH :
Avant d’être introduite dans le module FLAASH, l’image doit être calibrée en unité de
radiance et convertie dans le format BIP ou BIL.
Calibration des images en radiance :
Aller dans : ENVI > Toolbox > Radiometric correction > Radiometric calibration et ouvrir
l’image à corriger. La boite de dialogue de calibration radiométrique apparaît sur l’écran
1. Choisir
« Multispectral » qui
englobe les bandes :
coastal,bleu,
vert,rouge,PIR,SWIR1,
SWIR2
2. Optionnellement, il est
possible de faire une
extraction spatiale ou
spectrale
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
Etapes
Les grandes étapes de ce TP sont les suivantes :
Lecture de l’image Landsat 8
Préparation de l’image à être traitée sur FLAASH
- Calibration radiométrique : Digital Number vers radiance
- Ajustement des unités
- Conversion de format
Corrections atmosphériques de l’image en utilisant FLAASH :radiance-reflectance
Affichage de l’image corrigée
Evaluation de l’image résultat
Comparaison des 2 images (L1 traitée et L2 usgs)
II.9.1 Ouverture de l’image Landsat 8
a. A partir de la barre de menu principale d’ENVI, aller dans :
File > Open as > Optical sensor > Landsat > Geotiff with metadata
b. Aller dans le répertoire des données et ouvrir le fichier entête :
LC08_L1TP_196035_20130815_20170503_01_T1_MTL.txt
c. A partir de la fenêtre « Data Manager», cliquer avec le bouton droit sur l’image et
sélectionner Load True Color pour un affichage en couleurs naturelles.
d. A partir du menu Display, sélectionner Enhance > Custom stretch > Gaussian afin
d’améliorer le contraste de l’image.
II.9.2 Préparation de l’image à être utilisée dans FLAASH :
Avant d’être introduite dans le module FLAASH, l’image doit être calibrée en unité de
radiance et convertie dans le format BIP ou BIL.
Calibration des images en radiance :
Aller dans : ENVI > Toolbox > Radiometric correction > Radiometric calibration et ouvrir
l’image à corriger. La boite de dialogue de calibration radiométrique apparaît sur l’écran
1. Choisir
« Multispectral » qui
englobe les bandes :
coastal,bleu,
vert,rouge,PIR,SWIR1,
SWIR2
2. Optionnellement, il est
possible de faire une
extraction spatiale ou
spectrale
