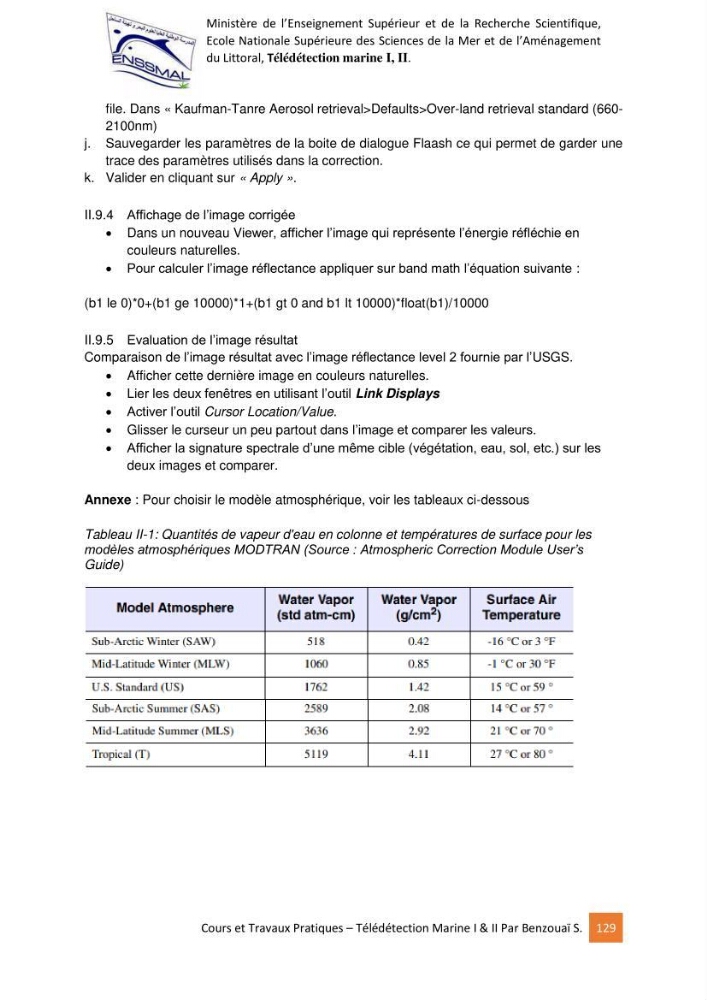

Cours et Travaux Pratiques – Télédétection Marine I & II Par Benzouaï S. 129
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique,
Ecole Nationale Supérieure des Sciences de la Mer et de l’Aménagement
du Littoral, Télédétection marine I, II.
file. Dans « Kaufman-Tanre Aerosol retrieval>Defaults>Over-land retrieval standard (6602100nm)
j. Sauvegarder les paramètres de la boite de dialogue Flaash ce qui permet de garder une
trace des paramètres utilisés dans la correction.
k. Valider en cliquant sur « Apply ».
II.9.4 Affichage de l’image corrigée
 Dans un nouveau Viewer, afficher l’image qui représente l’énergie réfléchie en
couleurs naturelles.
 Pour calculer l’image réflectance appliquer sur band math l’équation suivante :
(b1 le 0)*0+(b1 ge 10000)*1+(b1 gt 0 and b1 lt 10000)*float(b1)/10000
II.9.5 Evaluation de l’image résultat
Comparaison de l’image résultat avec l’image réflectance level 2 fournie par l’USGS.
 Afficher cette dernière image en couleurs naturelles.
 Lier les deux fenêtres en utilisant l’outil Link Displays
 Activer l’outil Cursor Location/Value.
 Glisser le curseur un peu partout dans l’image et comparer les valeurs.
 Afficher la signature spectrale d’une même cible (végétation, eau, sol, etc.) sur les
deux images et comparer.
Annexe : Pour choisir le modèle atmosphérique, voir les tableaux ci-dessous
Tableau II-1: Quantités de vapeur d'eau en colonne et températures de surface pour les
modèles atmosphériques MODTRAN (Source : Atmospheric Correction Module User’s
Guide)
