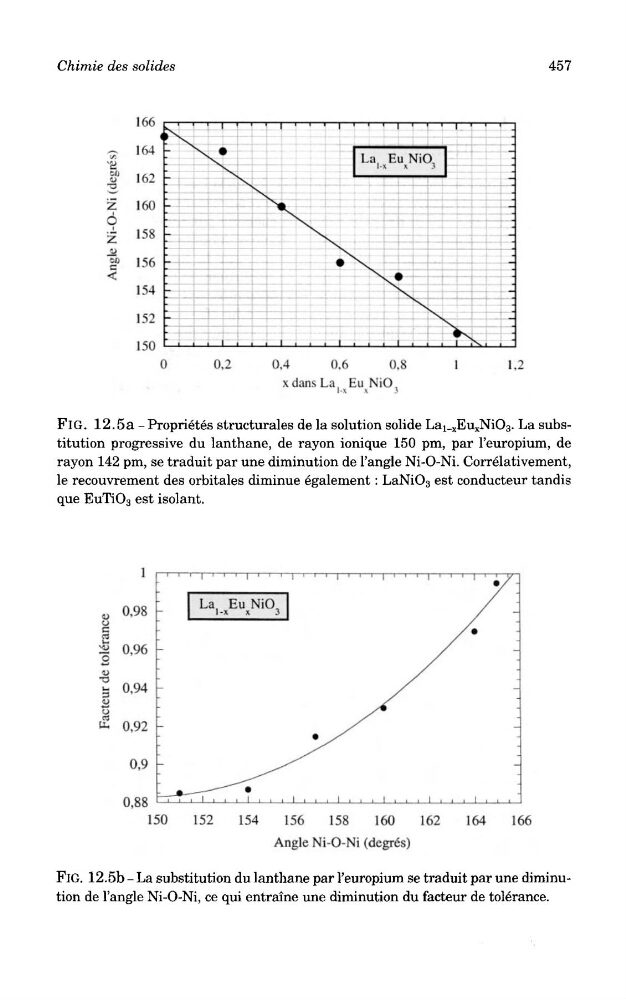

Chimie des solides
457
FlG. 12.5a - Proprietes structurales de la solution solide La!_ x Eu x NiO 3 . La substitution progressive du lanthane, de rayon ionique 150 pm, par I'europium, de
rayon 142 pm, se traduit par une diminution de Tangle Ni-O-Ni. Correlativement,
le recouvrement des orbitales diminue egalement: LaNiO 3 est conducteur tandis
que EuTiO 3 est isolant.
FlG. 12.5b - La substitution du lanthane par I'europium se traduit par une diminution de Tangle Ni-O-Ni, ce qui entraine une diminution du facteur de tolerance.
457
FlG. 12.5a - Proprietes structurales de la solution solide La!_ x Eu x NiO 3 . La substitution progressive du lanthane, de rayon ionique 150 pm, par I'europium, de
rayon 142 pm, se traduit par une diminution de Tangle Ni-O-Ni. Correlativement,
le recouvrement des orbitales diminue egalement: LaNiO 3 est conducteur tandis
que EuTiO 3 est isolant.
FlG. 12.5b - La substitution du lanthane par I'europium se traduit par une diminution de Tangle Ni-O-Ni, ce qui entraine une diminution du facteur de tolerance.
