430
Chapitre 11 : Transport de matiere (en I'absence de champ electrique)

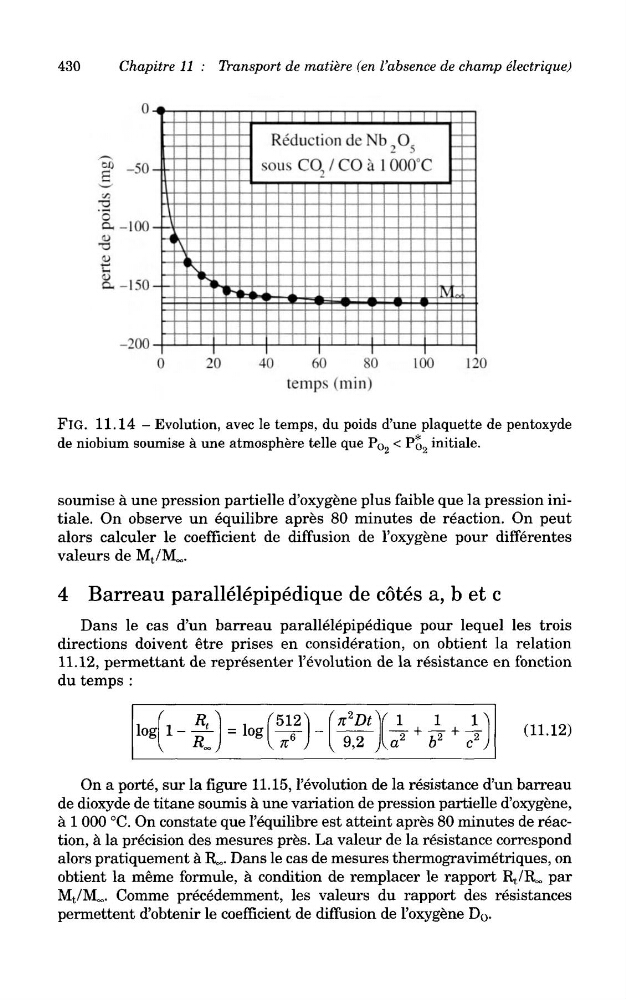

FlG. 11.14 - Evolution, avec le temps, du poids d'une plaquette de pentoxyde
de niobium soumise a une atmosphere telle que P Oa < P 02 initiate.
soumise a une pression partielle d'oxygene plus faible que la pression initiale. On observe un equilibre apres 80 minutes de reaction. On peut
alors calculer le coefficient de diffusion de 1'oxygene pour differentes
valeurs de M t /]VL.
4 Barreau parallelepipedique de cotes a, b et c
Dans le cas d'un barreau parallelepipedique pour lequel les trois
directions doivent etre prises en consideration, on obtient la relation
11.12, permettant de representer 1'evolution de la resistance en fonction
du temps :
On a porte, sur la figure 11.15,1'evolution de la resistance d'un barreau
de dioxyde de titane soumis a une variation de pression partielle d'oxygene,
a 1 000 °C. On constate que 1'equilibre est atteint apres 80 minutes de reaction, a la precision des mesures pres. La valeur de la resistance correspond
alors pratiquement a R^. Dans le cas de mesures thermogravimetriques, on
obtient la meme formule, a condition de remplacer le rapport Rt/R^ par
Mt/Mc,,. Comme precedemment, les valeurs du rapport des resistances
permettent d'obtenir le coefficient de diffusion de 1'oxygene D o .
Chapitre 11 : Transport de matiere (en I'absence de champ electrique)
FlG. 11.14 - Evolution, avec le temps, du poids d'une plaquette de pentoxyde
de niobium soumise a une atmosphere telle que P Oa < P 02 initiate.
soumise a une pression partielle d'oxygene plus faible que la pression initiale. On observe un equilibre apres 80 minutes de reaction. On peut
alors calculer le coefficient de diffusion de 1'oxygene pour differentes
valeurs de M t /]VL.
4 Barreau parallelepipedique de cotes a, b et c
Dans le cas d'un barreau parallelepipedique pour lequel les trois
directions doivent etre prises en consideration, on obtient la relation
11.12, permettant de representer 1'evolution de la resistance en fonction
du temps :
On a porte, sur la figure 11.15,1'evolution de la resistance d'un barreau
de dioxyde de titane soumis a une variation de pression partielle d'oxygene,
a 1 000 °C. On constate que 1'equilibre est atteint apres 80 minutes de reaction, a la precision des mesures pres. La valeur de la resistance correspond
alors pratiquement a R^. Dans le cas de mesures thermogravimetriques, on
obtient la meme formule, a condition de remplacer le rapport Rt/R^ par
Mt/Mc,,. Comme precedemment, les valeurs du rapport des resistances
permettent d'obtenir le coefficient de diffusion de 1'oxygene D o .
