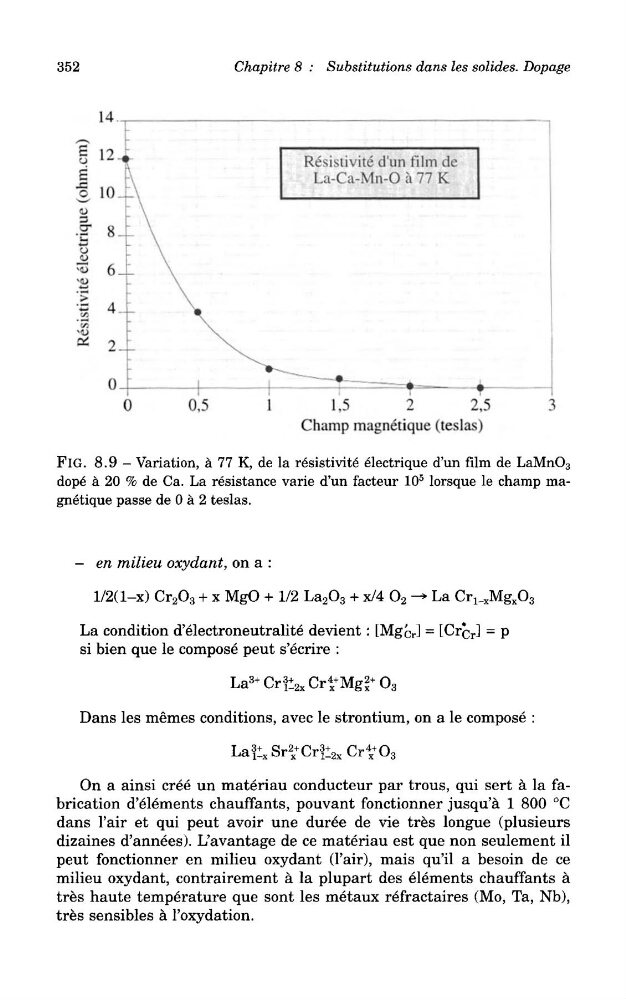

352
Chapitre 8 : Substitutions dans les solides. Dopage
FlG. 8.9 - Variation, a 77 K, de la resistivite electrique d'un film de LaMnO 3
dope a 20 % de Ca. La resistance varie d'un facteur 10
5 lorsque le champ magnetique passe de 0 a 2 teslas.
- en milieu oxydant, on a :
La condition d'electroneutralite devient : [Mgc r ] = [Crc r ] = p
si bien que le compose peut s'ecrire :
Dans les memes conditions, avec le strontium, on a le compose :
On a ainsi cree un materiau conducteur par trous, qui sert a la fabrication d'elements chauffants, pouvant fonctionner jusqu'a 1 800 °C
dans 1'air et qui peut avoir une duree de vie tres longue (plusieurs
dizaines d'annees). L'avantage de ce materiau est que non seulement il
peut fonctionner en milieu oxydant (1'air), mais qu'il a besoin de ce
milieu oxydant, contrairement a la plupart des elements chauffants a
tres haute temperature que sont les metaux refractaires (Mo, Ta, Nb),
tres sensibles a 1'oxydation.
Chapitre 8 : Substitutions dans les solides. Dopage
FlG. 8.9 - Variation, a 77 K, de la resistivite electrique d'un film de LaMnO 3
dope a 20 % de Ca. La resistance varie d'un facteur 10
5 lorsque le champ magnetique passe de 0 a 2 teslas.
- en milieu oxydant, on a :
La condition d'electroneutralite devient : [Mgc r ] = [Crc r ] = p
si bien que le compose peut s'ecrire :
Dans les memes conditions, avec le strontium, on a le compose :
On a ainsi cree un materiau conducteur par trous, qui sert a la fabrication d'elements chauffants, pouvant fonctionner jusqu'a 1 800 °C
dans 1'air et qui peut avoir une duree de vie tres longue (plusieurs
dizaines d'annees). L'avantage de ce materiau est que non seulement il
peut fonctionner en milieu oxydant (1'air), mais qu'il a besoin de ce
milieu oxydant, contrairement a la plupart des elements chauffants a
tres haute temperature que sont les metaux refractaires (Mo, Ta, Nb),
tres sensibles a 1'oxydation.
