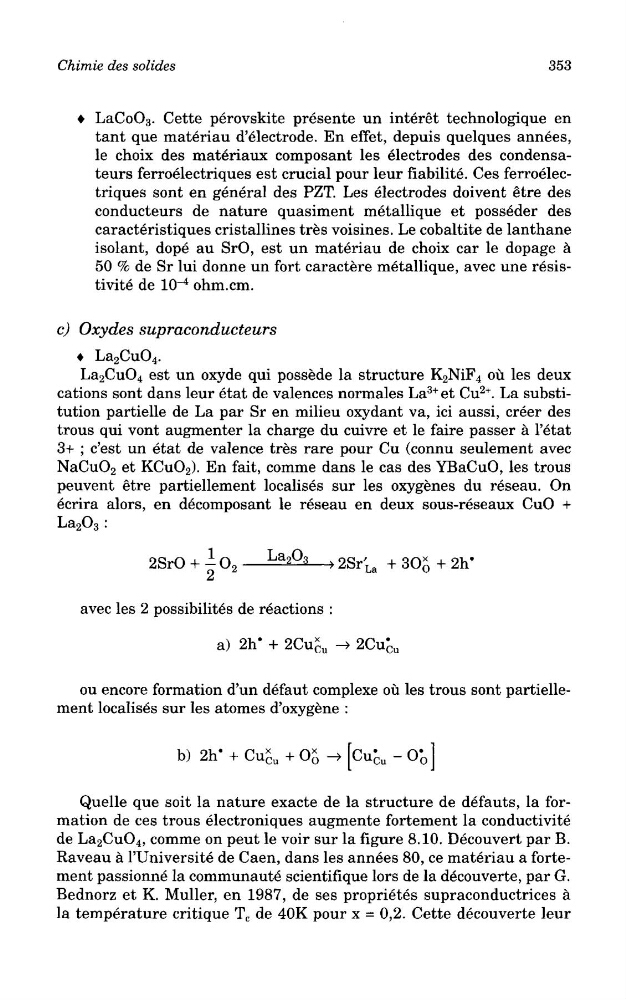

Chimie des solides
353
* LaCoO 3 . Cette perovskite presente un interet technologique en
tant que material! d'electrode. En effet, depuis quelques annees,
le choix des materiaux composant les electrodes des condensateurs ferroelectriques est crucial pour leur fiabilite. Ces ferroelectriques sont en general des PZT. Les electrodes doivent etre des
conducteurs de nature quasiment metallique et posseder des
caracteristiques cristallines tres voisines. Le cobaltite de lanthane
isolant, dope au SrO, est un materiau de choix car le dopage a
50 % de Sr lui donne un fort caractere metallique, avec une resistivite de 10~
4 ohm. cm.
c) Oxydes supraconducteurs
4 La 2 CuO 4 .
La 2 CuO 4 est un oxyde qui possede la structure K 2 NiF 4 ou les deux
cations sont dans leur etat de valences normales La
3+ et Cu
2+
. La substitution partielle de La par Sr en milieu oxydant va, ici aussi, creer des
trous qui vont augmenter la charge du cuivre et le faire passer a 1'etat
3+ ; c'est un etat de valence tres rare pour Cu (connu seulement avec
NaCuO 2 et KCu0 2 ). En fait, comme dans le cas des YBaCuO, les trous
peuvent etre partiellement localises sur les oxygenes du reseau. On
ecrira alors, en decomposant le reseau en deux sous-reseaux CuO +
La 2 O 3 :
avec les 2 possibilites de reactions :
ou encore formation d'un defaut complexe ou les trous sont partiellement localises sur les atomes d'oxygene :
Quelle que soit la nature exacte de la structure de defauts, la formation de ces trous electroniques augmente fortement la conductivity
de La 2 CuO 4 , comme on peut le voir sur la figure 8.10. Decouvert par B.
Raveau a 1'Universite de Caen, dans les annees 80, ce materiau a fortement passionne la communaute scientifique lors de la decouverte, par G.
Bednorz et K. Muller, en 1987, de ses proprietes supraconductrices a
la temperature critique T c de 40K pour x = 0,2. Cette decouverte leur
353
* LaCoO 3 . Cette perovskite presente un interet technologique en
tant que material! d'electrode. En effet, depuis quelques annees,
le choix des materiaux composant les electrodes des condensateurs ferroelectriques est crucial pour leur fiabilite. Ces ferroelectriques sont en general des PZT. Les electrodes doivent etre des
conducteurs de nature quasiment metallique et posseder des
caracteristiques cristallines tres voisines. Le cobaltite de lanthane
isolant, dope au SrO, est un materiau de choix car le dopage a
50 % de Sr lui donne un fort caractere metallique, avec une resistivite de 10~
4 ohm. cm.
c) Oxydes supraconducteurs
4 La 2 CuO 4 .
La 2 CuO 4 est un oxyde qui possede la structure K 2 NiF 4 ou les deux
cations sont dans leur etat de valences normales La
3+ et Cu
2+
. La substitution partielle de La par Sr en milieu oxydant va, ici aussi, creer des
trous qui vont augmenter la charge du cuivre et le faire passer a 1'etat
3+ ; c'est un etat de valence tres rare pour Cu (connu seulement avec
NaCuO 2 et KCu0 2 ). En fait, comme dans le cas des YBaCuO, les trous
peuvent etre partiellement localises sur les oxygenes du reseau. On
ecrira alors, en decomposant le reseau en deux sous-reseaux CuO +
La 2 O 3 :
avec les 2 possibilites de reactions :
ou encore formation d'un defaut complexe ou les trous sont partiellement localises sur les atomes d'oxygene :
Quelle que soit la nature exacte de la structure de defauts, la formation de ces trous electroniques augmente fortement la conductivity
de La 2 CuO 4 , comme on peut le voir sur la figure 8.10. Decouvert par B.
Raveau a 1'Universite de Caen, dans les annees 80, ce materiau a fortement passionne la communaute scientifique lors de la decouverte, par G.
Bednorz et K. Muller, en 1987, de ses proprietes supraconductrices a
la temperature critique T c de 40K pour x = 0,2. Cette decouverte leur
