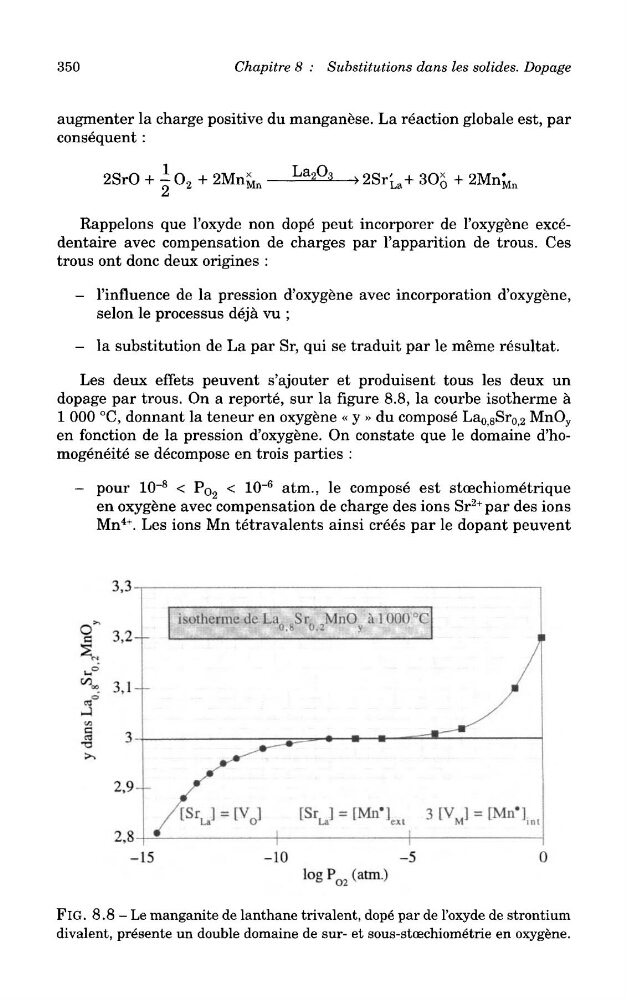

350
Chapitre 8 : Substitutions dans les solides. Dopage
augmenter la charge positive du manganese. La reaction globale est, par
consequent :
Rappelons que 1'oxyde non dope peut incorporer de 1'oxygene excedentaire avec compensation de charges par 1'apparition de trous. Ces
trous ont done deux origines :
- 1'influence de la pression d'oxygene avec incorporation d'oxygene,
selon le processus deja vu ;
- la substitution de La par Sr, qui se traduit par le meme resultat.
Les deux effets peuvent s'ajouter et produisent tous les deux un
dopage par trous. On a reporte, sur la figure 8.8, la courbe isotherme a
1 000 °C, donnant la teneur en oxygene « y » du compose La 0;8 Sr 0 2 MnO y
en fonction de la pression d'oxygene. On constate que le domaine d'homogeneite se decompose en trois parties :
- pour 10~
8 < Po 2 < 10~
6 atm., le compose est stoechiometrique
en oxygene avec compensation de charge des ions Sr
2+ par des ions
Mn
4+ . Les ions Mn tetravalents ainsi crees par le dopant peuvent
FlG. 8.8 - Le manganite de lanthane trivalent, dope par de 1'oxyde de strontium
divalent, presente un double domaine de sur- et sous-stoechiometrie en oxygene.
