Chimie des solides
349

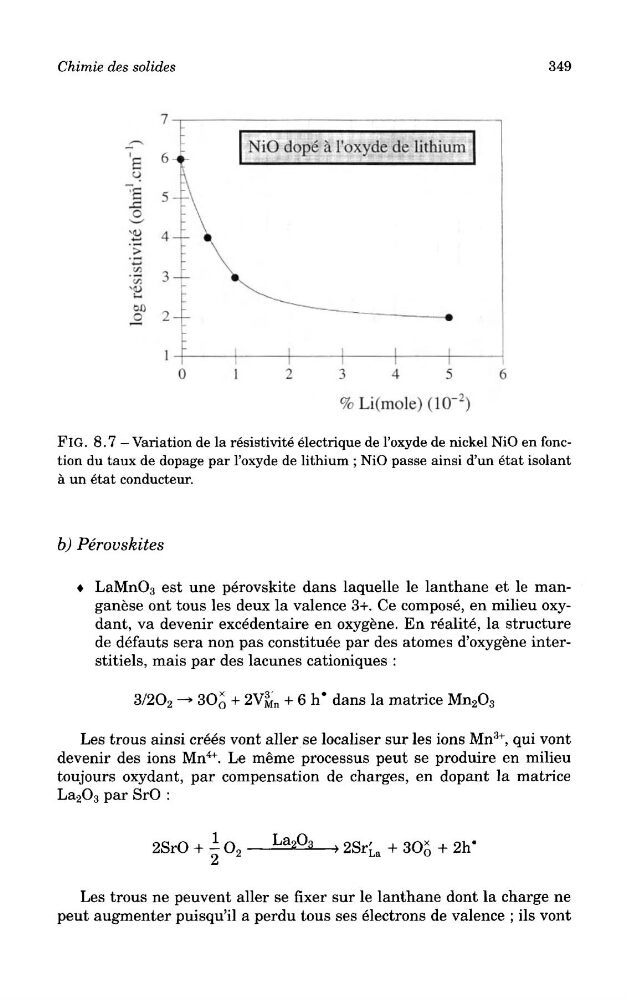

FlG. 8.7 — Variation de la resistivite electrique de I'oxyde de nickel NiO en fonction du taux de dopage par I'oxyde de lithium ; NiO passe ainsi d'un etat isolant
a un etat conducteur.
b) Perovskites
* LaMnO 3 est une perovskite dans laquelle le lanthane et le manganese ont tous les deux la valence 3+. Ce compose, en milieu oxydant, va devenir excedentaire en oxygene. En realite, la structure
de defauts sera non pas constitute par des atomes d'oxygene interstitiels, mais par des lacunes cationiques :
Les trous ainsi crees vont aller se localiser sur les ions Mn
3+
, qui vont
devenir des ions Mn
4+
. Le meme processus peut se produire en milieu
toujours oxydant, par compensation de charges, en dopant la matrice
La 2 O 3 par SrO :
Les trous ne peuvent aller se fixer sur le lanthane dont la charge ne
peut augmenter puisqu'il a perdu tous ses electrons de valence ; ils vont
349
FlG. 8.7 — Variation de la resistivite electrique de I'oxyde de nickel NiO en fonction du taux de dopage par I'oxyde de lithium ; NiO passe ainsi d'un etat isolant
a un etat conducteur.
b) Perovskites
* LaMnO 3 est une perovskite dans laquelle le lanthane et le manganese ont tous les deux la valence 3+. Ce compose, en milieu oxydant, va devenir excedentaire en oxygene. En realite, la structure
de defauts sera non pas constitute par des atomes d'oxygene interstitiels, mais par des lacunes cationiques :
Les trous ainsi crees vont aller se localiser sur les ions Mn
3+
, qui vont
devenir des ions Mn
4+
. Le meme processus peut se produire en milieu
toujours oxydant, par compensation de charges, en dopant la matrice
La 2 O 3 par SrO :
Les trous ne peuvent aller se fixer sur le lanthane dont la charge ne
peut augmenter puisqu'il a perdu tous ses electrons de valence ; ils vont
