Chimie des solides
327
Fe
3+
en position octaedrique, ainsi que 4 ions Fe
3+
en position tetraedrique.
La formation de ces defauts peut alors se schematiser de la maniere
suivante :
c) Dioxyde de niobium Nb 1 ^ y O 2
Le dioxyde de niobium a la structure rutile au-dessus de 800 °C. Le
niobium possede la structure electronique d
1
. Get electron se trouve dans
la bande t 2g du niobium et ce dioxyde est done conducteur.
Preparation : Reduction a 1 000 °C, sous hydrogene, du pentoxyde
Nb 2 0 5 .
Comme precedemment, 1'introduction d'oxygene supplementaire peut
s ecrire :

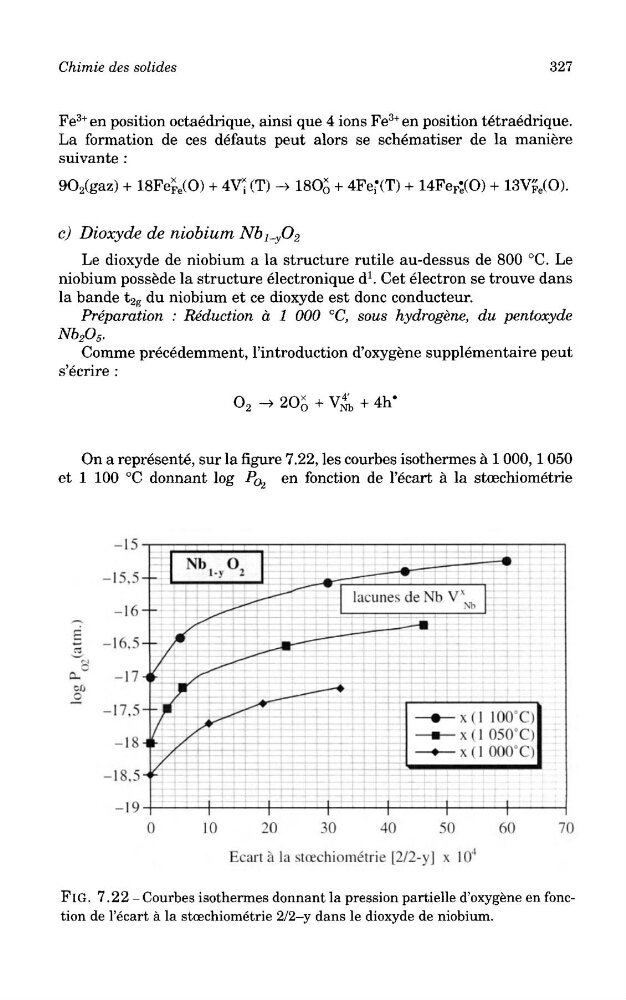

On a represente, sur la figure 7.22, les courbes isothermes a 1 000,1 050
et 1 100 °C donnant log P^ en fonction de 1'ecart a la stoechiometrie
.22 - Courbes isothermes donnant la pression partielle d'oxygene en fonc1'ecart a la stcechiometrie 2/2—y dans le dioxyde de niobium.
Fig. 7.22
tion de
327
Fe
3+
en position octaedrique, ainsi que 4 ions Fe
3+
en position tetraedrique.
La formation de ces defauts peut alors se schematiser de la maniere
suivante :
c) Dioxyde de niobium Nb 1 ^ y O 2
Le dioxyde de niobium a la structure rutile au-dessus de 800 °C. Le
niobium possede la structure electronique d
1
. Get electron se trouve dans
la bande t 2g du niobium et ce dioxyde est done conducteur.
Preparation : Reduction a 1 000 °C, sous hydrogene, du pentoxyde
Nb 2 0 5 .
Comme precedemment, 1'introduction d'oxygene supplementaire peut
s ecrire :
On a represente, sur la figure 7.22, les courbes isothermes a 1 000,1 050
et 1 100 °C donnant log P^ en fonction de 1'ecart a la stoechiometrie
.22 - Courbes isothermes donnant la pression partielle d'oxygene en fonc1'ecart a la stcechiometrie 2/2—y dans le dioxyde de niobium.
Fig. 7.22
tion de
