152
Chapitre 3 : Structure electronique des solides : generalites

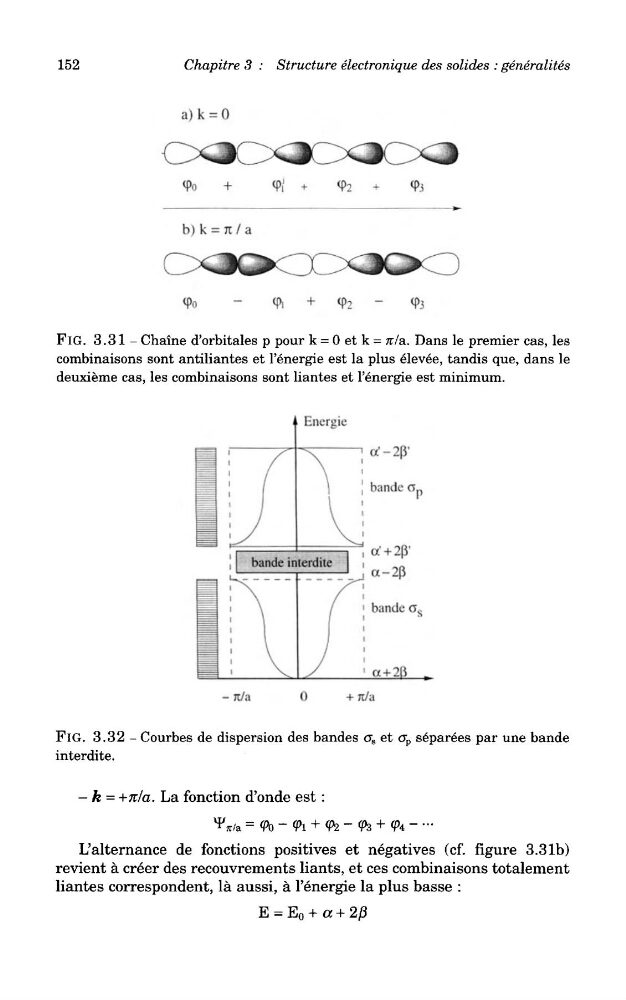

FlG. 3.31 - Chaine d'orbitales p pour k = 0 et k = n/a. Dans le premier cas, les
combinaisons sont antiliantes et 1'energie est la plus elevee, tandis que, dans le
deuxieme cas, les combinaisons sont liantes et 1'energie est minimum.
FlG. 3.32 - Courbes de dispersion des bandes cr g et cr p separees par une bande
interdite.
- k = +TU/CL. La fonction d'onde est:
L'alternance de fonctions positives et negatives (cf. figure 3.31b)
revient a creer des recouvrements Hants, et ces combinaisons totalement
liantes correspondent, la aussi, a 1'energie la plus basse :
