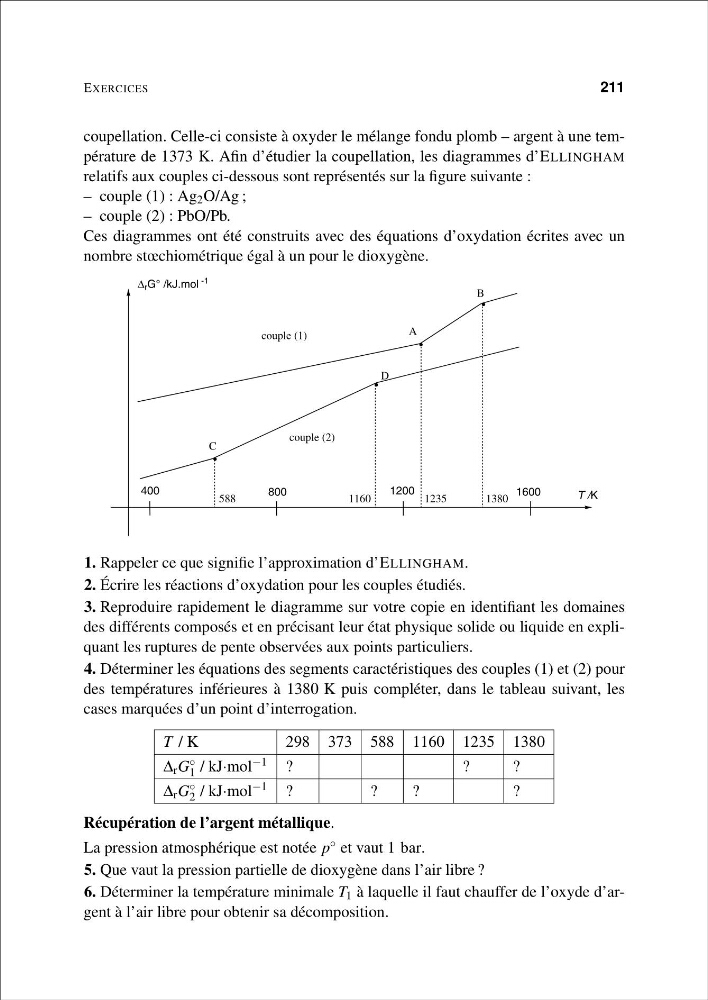

EXERCICES
211
coupellation. Celle-ci consiste à oxyder le mélange fondu plomb – argent à une température de 1373 K. Afin d’étudier la coupellation, les diagrammes d’ELLINGHAM
relatifs aux couples ci-dessous sont représentés sur la figure suivante :
– couple (1) : Ag 2 O/Ag ;
– couple (2) : PbO/Pb.
Ces diagrammes ont été construits avec des équations d’oxydation écrites avec un
nombre stœchiométrique égal à un pour le dioxygène.
Δ r G° /kJ.mol -1
400
800
1200
1600
C
D
A
B
couple (1)
couple (2)
588
1160
1235
1380
T /K
1. Rappeler ce que signifie l’approximation d’ELLINGHAM.
2. Écrire les réactions d’oxydation pour les couples étudiés.
3. Reproduire rapidement le diagramme sur votre copie en identifiant les domaines
des différents composés et en précisant leur état physique solide ou liquide en expliquant les ruptures de pente observées aux points particuliers.
4. Déterminer les équations des segments caractéristiques des couples (1) et (2) pour
des températures inférieures à 1380 K puis compléter, dans le tableau suivant, les
cases marquées d’un point d’interrogation.
T / K
298 373 588 1160 1235 1380
Δ r G ◦
1 / kJ·mol −1 ?
?
?
Δ r G ◦
2 / kJ·mol −1 ?
?
?
?
Récupération de l’argent métallique.
La pression atmosphérique est notée p ◦ et vaut 1 bar.
5. Que vaut la pression partielle de dioxygène dans l’air libre ?
6. Déterminer la température minimale T 1 à laquelle il faut chauffer de l’oxyde d’argent à l’air libre pour obtenir sa décomposition.
