210
CHAP. 7 – DIAGRAMMES D’ELLINGHAM
4. Écrire l’équation-bilan de la réduction d’une mole de Cr 2 O 3 , oxyde de chrome
(III) par l’aluminium à 300 K. Utiliser le diagramme pour déterminer la possibilité
thermodynamique de la réduction et conclure sur l’évolution du système lorsqu’on
part des espèces Cr 2 O 3 et Al.
T (K)
0
500
1000
1500
2000
2500
-500
-1000
A
B
C
N
Al 2 O 3 /Al
Cr 2 O 3 /Cr
Δ r G
o / kJ.mol
-1

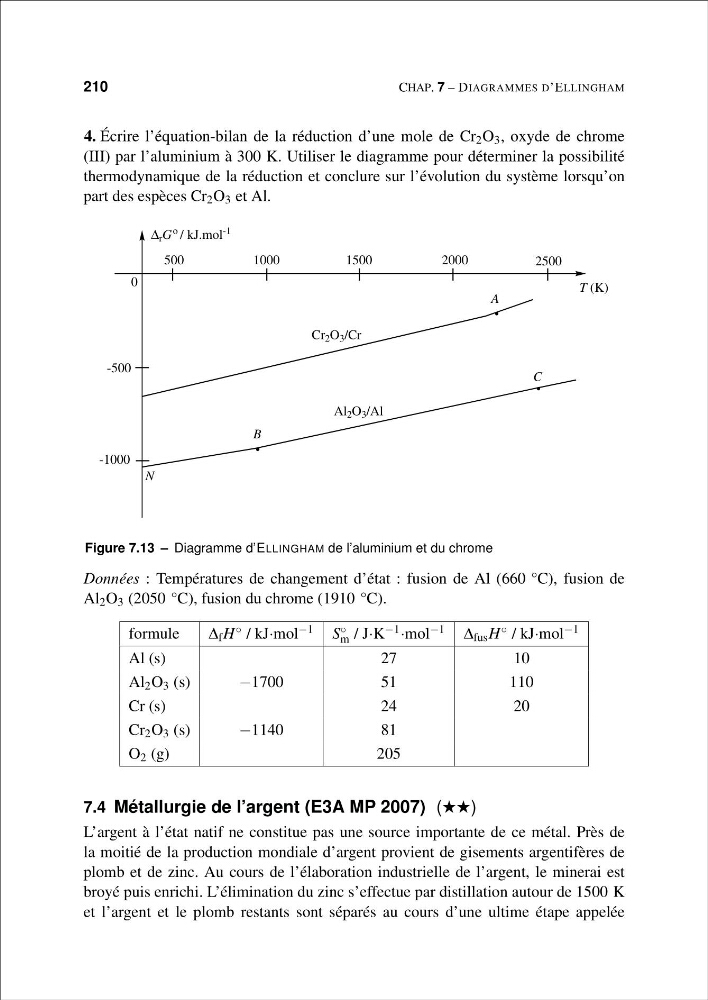

Figure 7.13 – Diagramme d’ELLINGHAM de l’aluminium et du chrome
Données : Températures de changement d’état : fusion de Al (660 °C), fusion de
Al 2 O 3 (2050 °C), fusion du chrome (1910 °C).
formule
Δ f H ◦ / kJ·mol −1 S ◦
m / J·K −1 ·mol −1 Δ fus H ◦ / kJ·mol −1
Al (s)
27
10
Al 2 O 3 (s)
−1700
51
110
Cr (s)
24
20
Cr 2 O 3 (s)
−1140
81
O 2 (g)
205
7.4 Métallurgie de l’argent (E3A MP 2007) (##)
L’argent à l’état natif ne constitue pas une source importante de ce métal. Près de
la moitié de la production mondiale d’argent provient de gisements argentifères de
plomb et de zinc. Au cours de l’élaboration industrielle de l’argent, le minerai est
broyé puis enrichi. L’élimination du zinc s’effectue par distillation autour de 1500 K
et l’argent et le plomb restants sont séparés au cours d’une ultime étape appelée
