CHAP. 7 – DIAGRAMMES D’ELLINGHAM
Fe 2 O 3 et beaucoup plus de domaines délimités par des segments de droites. L’assignation précédente fait apparaître des incohérences (signalées sur le diagramme) : il
est donc nécessaire de supprimer des segments afin d’arriver à une partition cohérente
(à une région du diagramme correspond une seul espèce stable), celle indiquée à la
figure 7.5 (b).
T
RTln(p O2 )
Fe 2 O 3 /Fe 3 O 4
Fe 2 O 3
Fe 3 O 4
Fe 3 O 4 /FeO
Fe 3 O 4 /FeO
FeO
Fe 3 O 4
FeO/Fe
FeO/Fe
FeO
Fe
Fe 3 O 4
FeO
FeO
Fe
Fe 3 O 4 /Fe
Fe 3 O 4 /Fe
Fe 3 O 4
Fe
Fe 3 O 4
Fe
incohérences
incohérences
on conserve le segment intermédiaire
on supprime le segment intermédiaire
T
RTln(p O2 )
Fe 2 O 3 /Fe 3 O 4
Fe 2 O 3
Fe 3 O 4
Fe 3 O 4 /FeO
FeO/Fe
Fe 3 O 4 /Fe
FeO
Fe
(a)
(b)

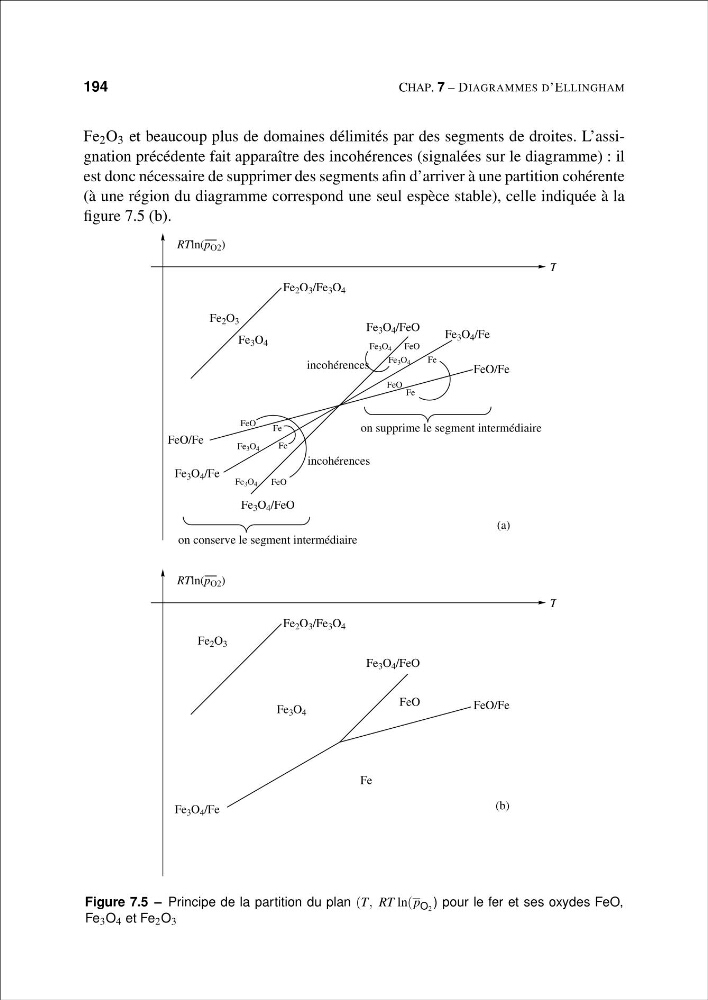

Figure 7.5 – Principe de la partition du plan (T, RT ln(p O 2 ) pour le fer et ses oxydes FeO,
Fe 3 O 4 et Fe 2 O 3
