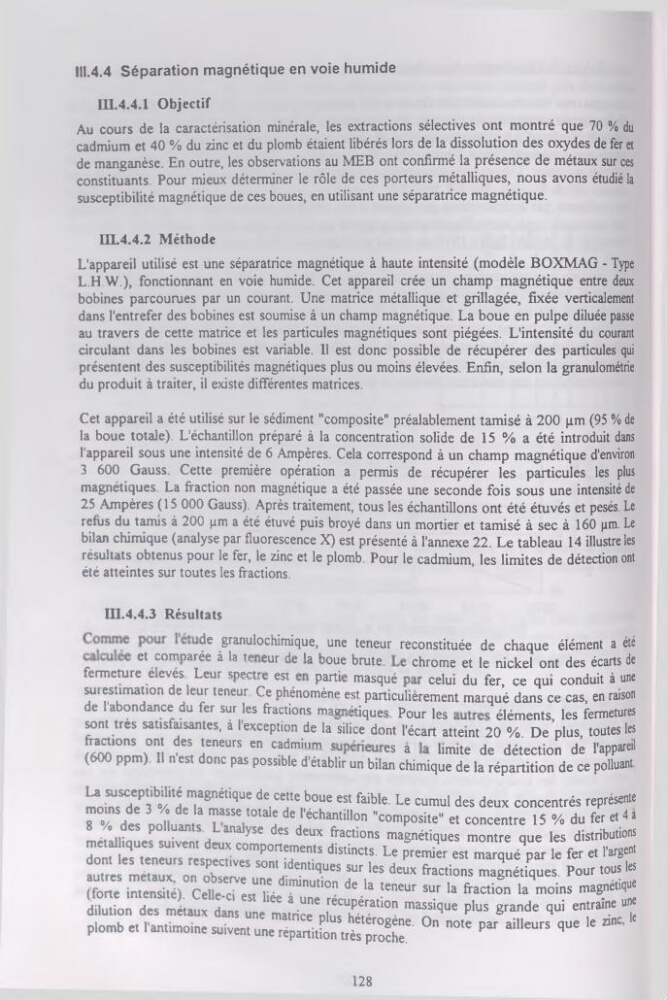

III.4.4 Séparation magnétique en voie humide
in.4.4.1 Objectif
Au cours de la caractérisation minérale, les extractions sélectives ont montré que 70 % du
cadmium et 40 % du zinc et du plomb étaient libérés lors de la dissolution des oxydes de fer et
de manganèse. En outre, les observations au MEB ont confirmé la présence de métaux sur ces
constituants. Pour mieux déterminer le rôle de ces porteurs métalliques, nous avons étudié la
susceptibilité magnétique de ces boues, en utilisant une séparatrice magnétique.
HL4.4.2 Méthode
L'appareil utilisé est une séparatrice magnétique à haute intensité (modèle BOXMAG - Type
L.H.W.), fonctionnant en voie humide. Cet appareil crée un champ magnétique entre deux
bobines parcourues par un courant. Une matrice métallique et grillagée, fixée verticalement
dans l'entrefer des bobines est soumise à un champ magnétique. La boue en pulpe diluée passe
au travers de cette matrice et les particules magnétiques sont piégées. L'intensité du courant
circulant dans les bobines est variable. Il est donc possible de récupérer des particules qui
présentent des susceptibilités magnétiques plus ou moins élevées. Enfin, selon la granulométrie
du produit à traiter, il existe différentes matrices.
Cet appareil a été utilisé sur le sédiment "composite" préalablement tamisé à 200 pm (95 % de
la boue totale). L'échantillon préparé à la concentration solide de 15 % a été introduit dans
l'appareil sous une intensité de 6 Ampères. Cela correspond à un champ magnétique d'environ
3 600 Gauss. Cette première opération a permis de récupérer les particules les plus
magnétiques. La fraction non magnétique a été passée une seconde fois sous une intensité de
25 Ampères (15 000 Gauss). Après traitement, tous les échantillons ont été étuvés et pesés. Le
refus du tamis à 200 pm a été étuvé puis broyé dans un mortier et tamisé à sec à 160 pm. Le
bilan chimique (analyse par fluorescence X) est présenté à l'annexe 22. Le tableau 14 illustre les
résultats obtenus pour le fer, le zinc et le plomb. Pour le cadmium, les limites de détection ont
été atteintes sur toutes les fractions.
HI.4.4.3 Résultats
«~leà8[^l0Chi'ÏTïUne teneur reconstituée de cha^e élément a été
fermeture élevés Leur snwtr61"^ 6 3 °Ue *ïrute'
chrome et le nickel ont des écarts de
surestimation de leur teneur CeXénotSes?35^
CelU‘ dU fer’ Ce qU‘ conduit à “
de l'abondance du fer sur les fractions m» v partlc“l,erement marqué dans ce cas, en raison
sont très satisfaisantes, à l'exception de la silicè’Xnt7^“
élémentS’ leS femeTS
fractions ont des teneurs en cadmium .
Iecart atte,nt 20 °/o' De plus> t0UtesleS
(600 ppm) Il n'est donc pas possible d'établfrunîfl” t— 'lmite de,détection de ''apparal
n bilan chimique de la répartition de ce polluant
La susceptibilité magnétique de cette boue est faible. Le cumul des deux concentrés représente
moins de 3 % de la masse totale de l'échantillon "composite" et concentre 15 % du fer et 4 a
8 % des polluants L analyse des deux fractions magnétiques montre que les distributions
métalliques suivent deux comportements distincts. Le premier est marqué par le fer et l'argent
dont les teneurs respectives sont identiques sur les deux fractions magnétiques. Pour tous les
autres métaux, on observe une diminution de la teneur sur la fraction la moins magnétique
(forte intensité). Celle-ci est liée à une récupération massique plus grande qui entraîne une
dilution des métaux dans une matrice plus hétérogène. On note par ailleurs que le zinc, le
plomb et l'antimoine suivent une répartition très proche.
128
