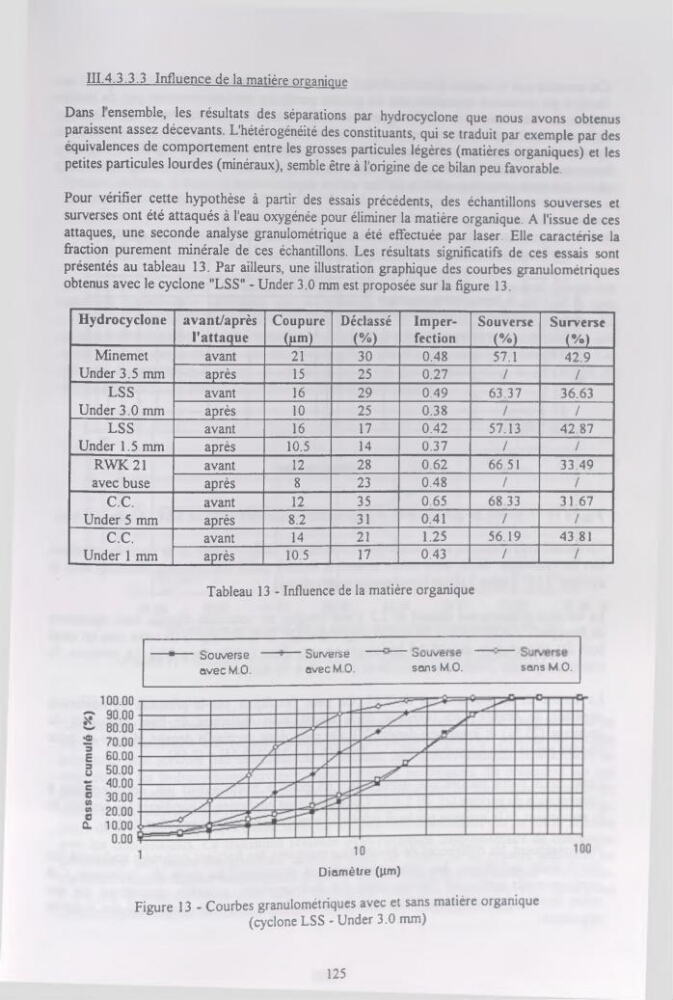

III.4.3.3.3 Influence de la matière organique
Dans 1 ensemble, les résultats des séparations par hydrocyclone que nous avons obtenus
paraissent assez décevants. L'hétérogénéité des constituants, qui se traduit par exemple par des
équivalences de comportement entre les grosses particules légères (matières organiques) et les
petites particules lourdes (minéraux), semble être à l'origine de ce bilan peu favorable.
Pour vérifier cette hypothèse à partir des essais précédents, des échantillons souverses et
surverses ont été attaqués à l'eau oxygénée pour éliminer la matière organique. A l'issue de ces
attaques, une seconde analyse granulométrique a été effectuée par laser. Elle caractérise la
fraction purement minérale de ces échantillons. Les résultats significatifs de ces essais sont
présentés au tableau 13. Par ailleurs, une illustration graphique des courbes granulométriques
obtenus avec le cyclone "LSS" - Under 3.0 mm est proposée sur la figure 13.
Tableau 13 - Influence de la matière organique
Hydrocyclone avant/après
l'attaque
Coupure
(fin>)
Déclassé
(%)
Imperfection
Souverse
(%)
Surverse
(%)
Minemet
avant
21
30
0.48
57.1
42.9
Under 3.5 mm
après
15
25
0.27
/
/
LSS
avant
16
29
0.49
63.37
36.63
Under 3.0 mm
après
10
25
0.38
/
/
LSS
avant
16
17
0.42
57.13
42.87
Under 1.5 mm
après
10.5
14
0.37
/
/
RWK21
avant
12
28
0.62
66.51
33.49
avec buse
après
8
23
0.48
/
/
C.C.
avant
12
35
0.65
68.33
31.67
Under 5 mm
après
8.2
31
0.41
/
/
C.C.
avant
14
21
1.25
56.19
43.81
Under 1 mm
après
10.5
17
0.43
/
/
—■— bouverse -
avec MO.
burverse
avec MO.
ÜUUVKIÎJC
sans M O.
sans MO.
Diamètre (Jim)
Figure 13 - Courbes granulométriques avec et sans matière organique
(cyclone LSS - Under 3.0 mm)
125
