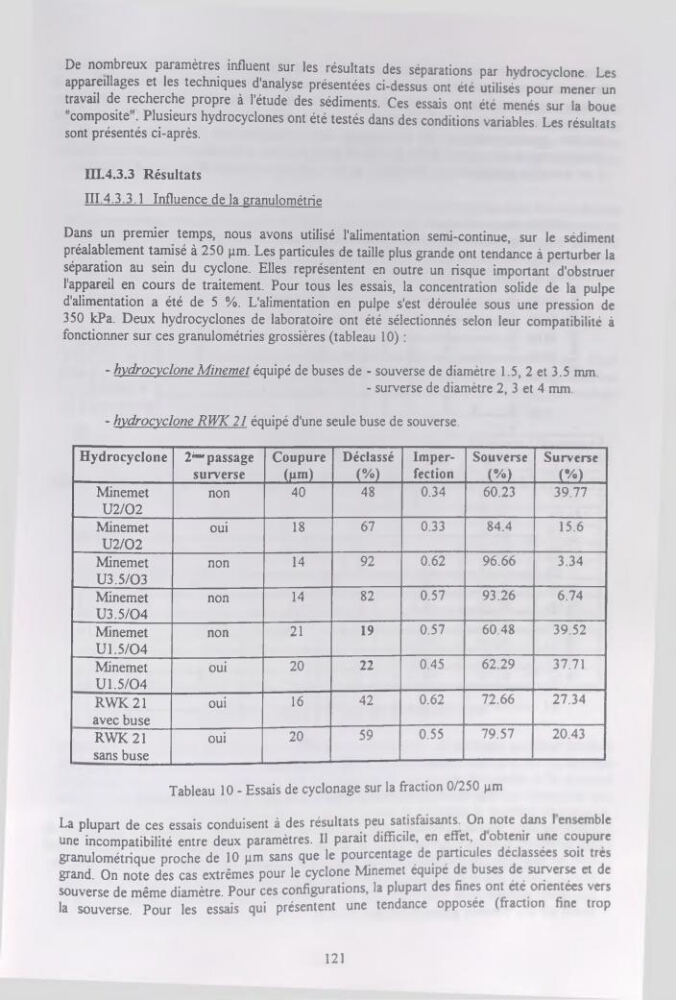

De nombreux paramètres influent sur les résultats des séparations par hydrocyclone. Les
appareillages et les techniques d'analyse présentées ci-dessus ont été utilisés pour mener un
travail de recherche propre à l'étude des sédiments. Ces essais ont été menés sur la boue
composite . Plusieurs hydrocyclones ont été testés dans des conditions variables. Les résultats
sont présentés ci-après.
HL4.3.3 Résultats
III.4.3.3.1 Influence de la granulométrie
Dans un premier temps, nous avons utilisé l'alimentation semi-continue, sur le sédiment
préalablement tamisé à 250 pm. Les particules de taille plus grande ont tendance à perturber la
séparation au sein du cyclone. Elles représentent en outre un risque important d'obstruer
l'appareil en cours de traitement. Pour tous les essais, la concentration solide de la pulpe
d'alimentation a été de 5 %. L'alimentation en pulpe s'est déroulée sous une pression de
350 kPa. Deux hydrocyclones de laboratoire ont été sélectionnés selon leur compatibilité à
fonctionner sur ces granulométries grossières (tableau 10) :
- hydrocycloneMinemet équipé de buses de - souverse de diamètre 1.5, 2 et 3.5 mm
- surverse de diamètre 2, 3 et 4 mm.
- hydrocyclone RWK 21 équipé d'une seule buse de souverse.
Hydrocyclone 2 * " passage
surverse
Coupure
(gm)
Déclassé
(%)
Imperfection
Souverse
(%)
Surverse
(%)
Minemet
U2/O2
non
40
48
0.34
60.23
39.77
Minemet
U2/O2
oui
18
67
0.33
84.4
15.6
Minemet
U3.5/O3
non
14
92
0.62
96.66
3.34
Minemet
U3.5/O4
non
14
82
0.57
93.26
6.74
Minemet
Ul.5/04
non
21
19
0.57
60.48
39.52
Minemet
Ul.5/04
oui
20
22
0.45
62.29
37.71
RWK 21
avec buse
oui
16
42
0.62
72.66
27.34
RWK 21
sans buse
oui
20
59
0.55
79.57
20.43
Tableau 10 - Essais de cyclonage sur la fraction 0/250 pm
La plupart de ces essais conduisent à des résultats peu satisfaisants. On note dans 1 ensemble
une incompatibilité entre deux paramètres. Il parait difficile, en effet, d obtenir une coupure
granulométrique proche de 10 pm sans que le pourcentage de particules déclassées soit très
grand. On note des cas extrêmes pour le cyclone Minemet équipé de buses de surverse et de
souverse de même diamètre. Pour ces configurations, la plupart des fines ont été orientées vers
la souverse. Pour les essais qui présentent une tendance opposée (fraction fine trop
121
