INTRODUIRE DES ÉQUIPEMENTS AMÉLIORÉS

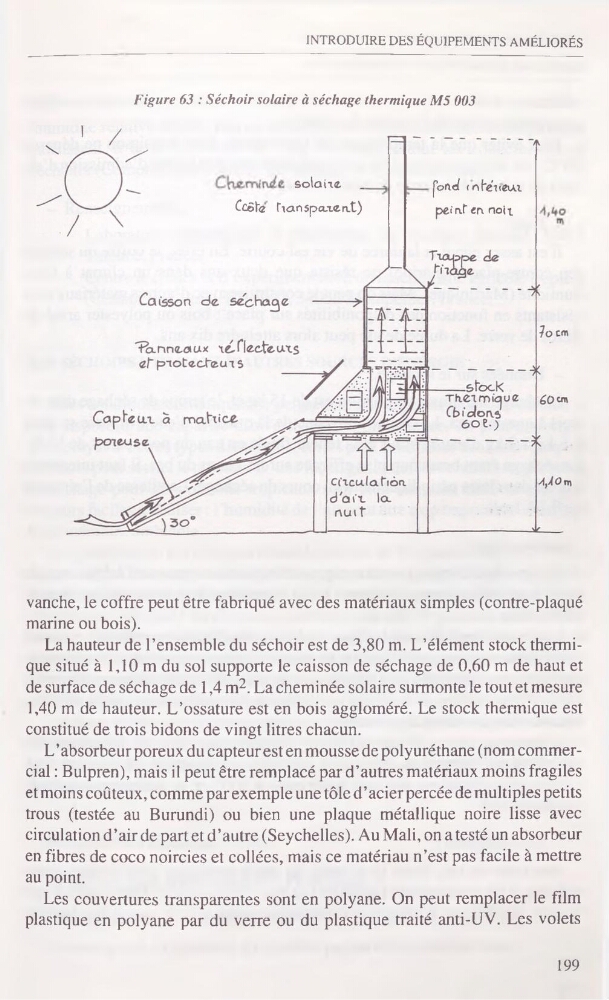

Figure 63 : Séchoir solaire à séchage thermique M5 003
(bnd ( nhéneui
peint en noit
solaite _
Cc£>\q tuin5p>a.xen.t)
vanche, le coffre peut être fabriqué avec des matériaux simples (contre-plaqué
marine ou bois).
La hauteur de l’ensemble du séchoir est de 3,80 m. L’élément stock thermique situé à 1,10 m du sol supporte le caisson de séchage de 0,60 m de haut et
de surface de séchage de 1,4 m2. La cheminée solaire surmonte le tout et mesure
1,40 m de hauteur. L’ossature est en bois aggloméré. Le stock thermique est
constitué de trois bidons de vingt litres chacun.
L ’ absorbeur poreux du capteur est en mousse de polyuréthane (nom commercial : Bulpren), mais il peut être remplacé par d’autres matériaux moins fragiles
et moins coûteux, comme par exemple une tôle d’acier percée de multiples petits
trous (testée au Burundi) ou bien une plaque métallique noire lisse avec
circulation d’air de part et d’autre (Seychelles). Au Mali, on a testé un absorbeur
en fibres de coco noircies et collées, mais ce matériau n’est pas facile à mettre
au point.
Les couvertures transparentes sont en polyane. On peut remplacer le film
plastique en polyane par du verre ou du plastique traité anti-UV. Les volets
199
