70
Chapitre 2
• Au bout d'un temps plus long, tn, il est constaté que le volume de la zone :
- A a augmenté ;
- B a diminué mais la concentration est toujours sensiblement constante ;
- C est resté constant ;
- D a augmenté en volume et en concentration.

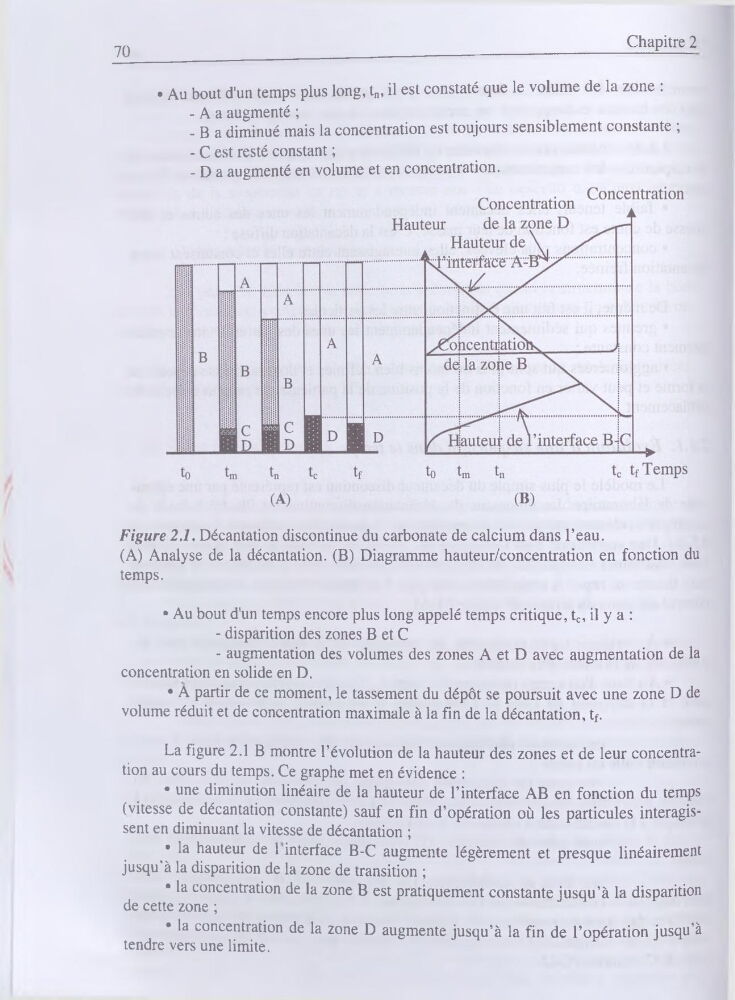

Figure 2.1. Décantation discontinue du carbonate de calcium dans l’eau.
(A) Analyse de la décantation. (B) Diagramme hauteur/concentration en fonction du
temps.
• Au bout d'un temps encore plus long appelé temps critique, tc, il y a :
- disparition des zones B et C
- augmentation des volumes des zones A et D avec augmentation de la
concentration en solide en D.
• A partir de ce moment, le tassement du dépôt se poursuit avec une zone D de
volume réduit et de concentration maximale à la fin de la décantation, tf.
La figure 2.1 B montre l’évolution de la hauteur des zones et de leur concentration au cours du temps. Ce graphe met en évidence :
• une diminution linéaire de la hauteur de l’interface AB en fonction du temps
(vitesse de décantation constante) sauf en fin d’opération où les particules interagissent en diminuant la vitesse de décantation ;
• la hauteur de 1 interface B-C augmente légèrement et presque linéairement
jusqu’à la disparition de la zone de transition ;
• la concentration de la zone B est pratiquement constante jusqu’à la disparition
de cette zone ;
• la concentration de la zone D augmente jusqu’à la fin de l’opération jusqu’à
tendre vers une limite.
