Fluidisation du sable
515

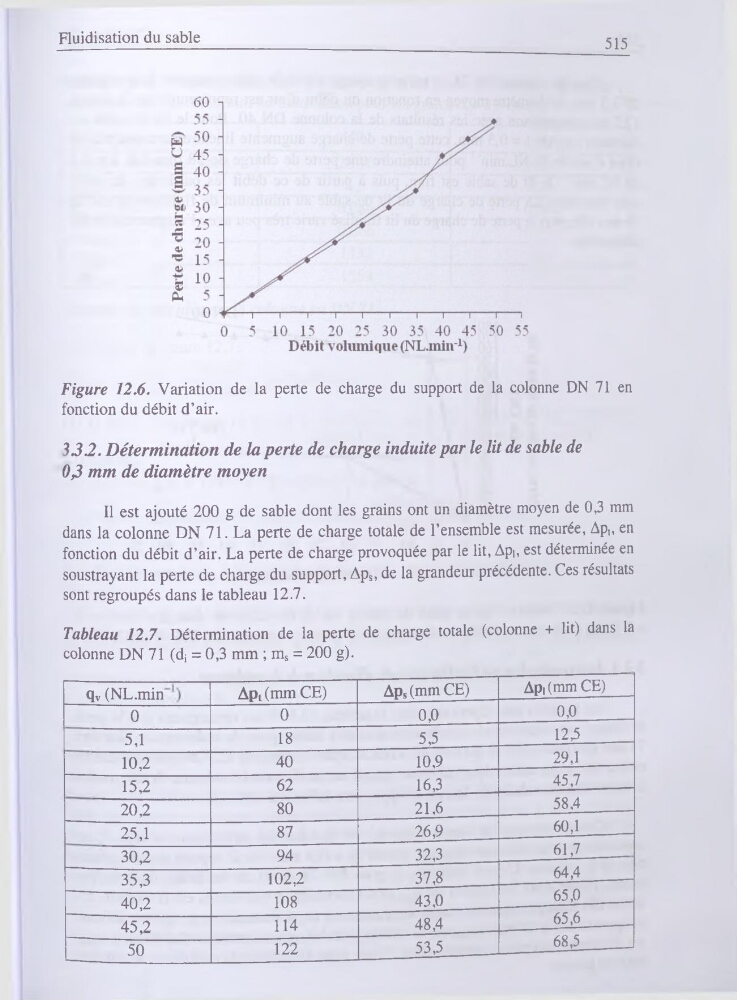

Figure 12.6. Variation de la perte de charge du support de la colonne DN 71 en
fonction du débit d’air.
3.3.2. Détermination de la perte de charge induite par le lit de sable de
03 mm de diamètre moyen
Il est ajouté 200 g de sable dont les grains ont un diamètre moyen de 0,3 mm
dans la colonne DN 71. La perte de charge totale de l’ensemble est mesurée, Apt, en
fonction du débit d’air. La perte de charge provoquée par le lit, Api, est déterminée en
soustrayant la perte de charge du support, Aps, de la grandeur précédente. Ces résultats
sont regroupés dans le tableau 12.7.
Tableau 12.7. Détermination de la perte de charge totale (colonne + lit) dans la
colonne DN 71 (d; = 0,3 mm ; ms = 200 g).
qv (NL.min
Apt (mm CE)
Aps (mm CE)
Api (mm CE)
0
0
0,0
0,0
5,1
18
5,5
12,5
10,2
40
10,9
29,1
15,2
62
16,3
45,7
20,2
80
21,6
58,4
25,1
87
26,9
60,1
30,2
94
32,3
61,7
35,3
102,2
37,8
64,4
40,2
108
43,0
65,0
45,2
114
48,4
65,6
__
50
122
53,5
68,5
