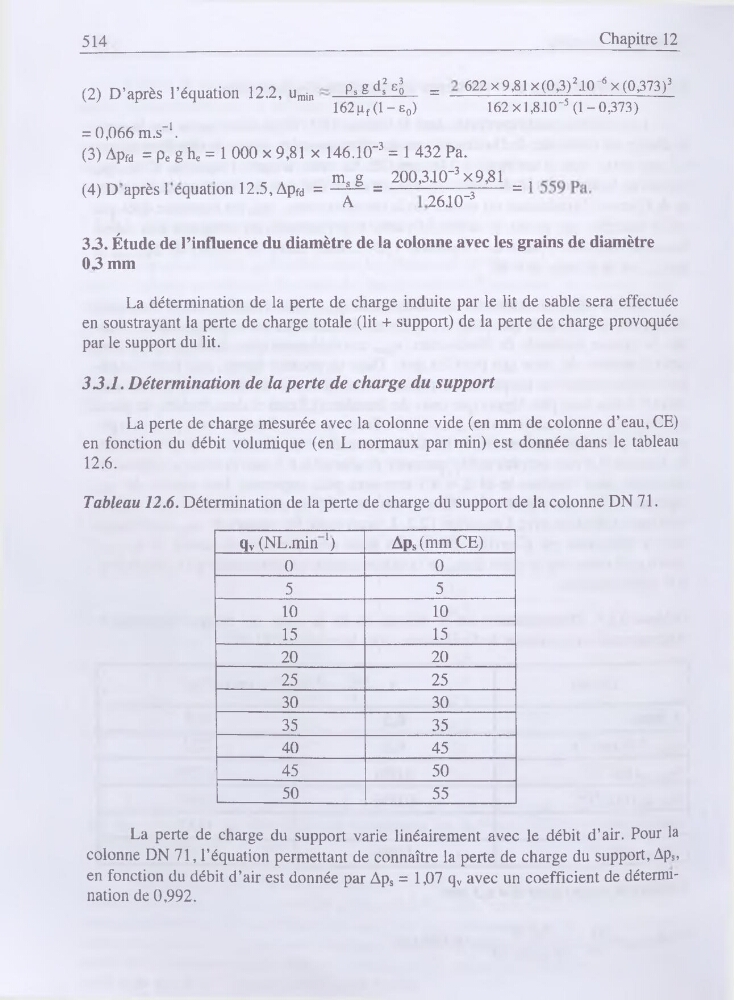

514
Chapitre 12
(2) D’après l’équation 12.2, umin
PsëfeL = 622x9,81 x(O3}ùo:6x(O,373)3
162pf(l-s0)
162 x 1,8.1 (F5 (1-0,373)
= 0,066 m.s-1.
(3) Apfd = pe g he = 1 000 x 9,81 x 146.10’3 = 1 432 Pa.
.
a
ms g
200,3.10-3 x 9,81
1
(4) D apres l équation 12.5, Apfd = —J— =--- 26.10-3------ =
33. Étude de l’influence du diamètre de la colonne avec les grains de diamètre
03 mm
La détermination de la perte de charge induite par le lit de sable sera effectuée
en soustrayant la perte de charge totale (lit + support) de la perte de charge provoquée
par le support du lit.
33.1. Détermination de la perte de charge du support
La perte de charge mesurée avec la colonne vide (en mm de colonne d’eau, CE)
en fonction du débit volumique (en L normaux par min) est donnée dans le tableau
12.6.
Tableau 12.6. Détermination de la perte de charge du support de la colonne DN 71.
qv (NL.min ‘)
Aps (mm CE)
0
0
5
5
10
10
15
15
20
20
25
25
30
30
35
35
40
45
45
50
50
55
La perte de charge du support varie linéairement avec le débit d’air. Pour la
colonne DN 71, l’équation permettant de connaître la perte de charge du support, Aps,
en fonction du débit d’air est donnée par Aps = 1,07 qv avec un coefficient de détermination de 0,992.
