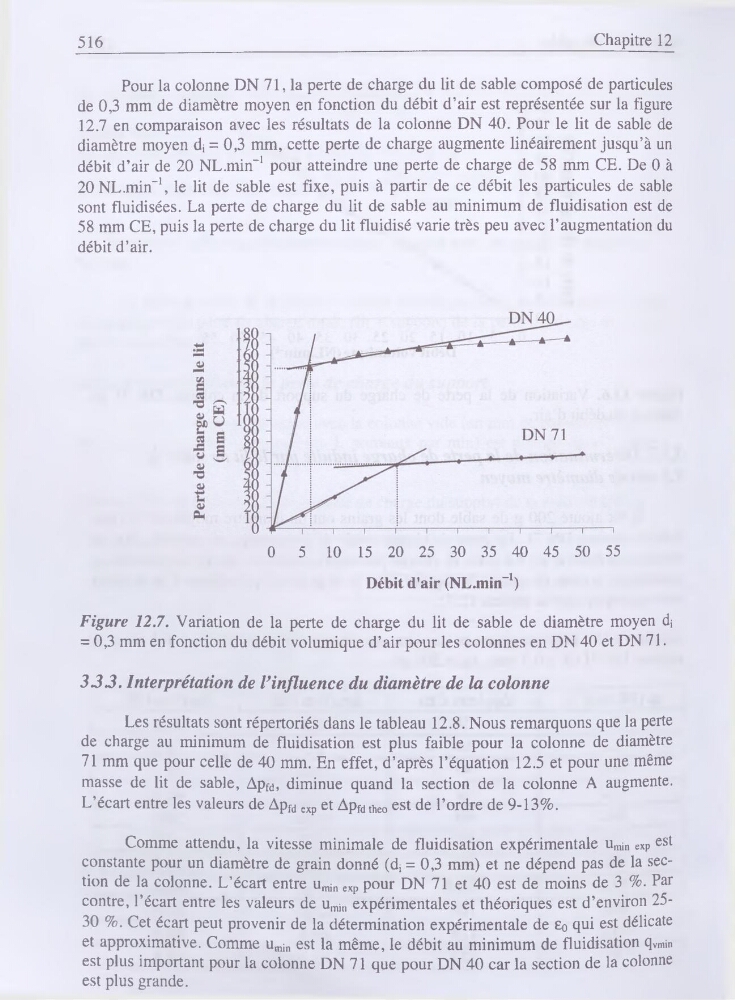

516
Chapitre 12
Pour la colonne DN 71, la perte de charge du lit de sable composé de particules
de 0,3 mm de diamètre moyen en fonction du débit d’air est représentée sur la figure
12.7 en comparaison avec les résultats de la colonne DN 40. Pour le lit de sable de
diamètre moyen dj = 0,3 mm, cette perte de charge augmente linéairement jusqu’à un
débit d’air de 20 NL.min-1 pour atteindre une perte de charge de 58 mm CE. De 0 à
20 NL.min-1, le lit de sable est fixe, puis à partir de ce débit les particules de sable
sont fluidisées. La perte de charge du lit de sable au minimum de fluidisation est de
58 mm CE, puis la perte de charge du lit fluidisé varie très peu avec l’augmentation du
débit d’air.
0 5 10 15 20 25 30 35 40 45 50 55
Débit d'air (NL.min-1)
Figure 12.7. Variation de la perte de charge du lit de sable de diamètre moyen dj
= 0,3 mm en fonction du débit volumique d’air pour les colonnes en DN 40 et DN 71.
333. Interprétation de Vinfluence du diamètre de la colonne
Les résultats sont répertoriés dans le tableau 12.8. Nous remarquons que la perte
de charge au minimum de fluidisation est plus faible pour la colonne de diamètre
71 mm que pour celle de 40 mm. En effet, d’après l’équation 12.5 et pour une même
masse de lit de sable, Apfd, diminue quand la section de la colonne A augmente.
L’écart entre les valeurs de Apfd exp et Apfdtheo est de l’ordre de 9-13%.
Comme attendu, la vitesse minimale de fluidisation expérimentale uniin exp est
constante pour un diamètre de grain donné (dj = 0,3 mm) et ne dépend pas de la section de la colonne. L’écart entre uinin exp pour DN 71 et 40 est de moins de 3 %. Par
contre, l’écart entre les valeurs de umin expérimentales et théoriques est d’environ 2530 %. Cet écart peut provenir de la détermination expérimentale de Eo qui est délicate
et approximative. Comme u^n est la même, le débit au minimum de fluidisation qVmin
est plus important pour la colonne DN 71 que pour DN 40 car la section de la colonne
est plus grande.
