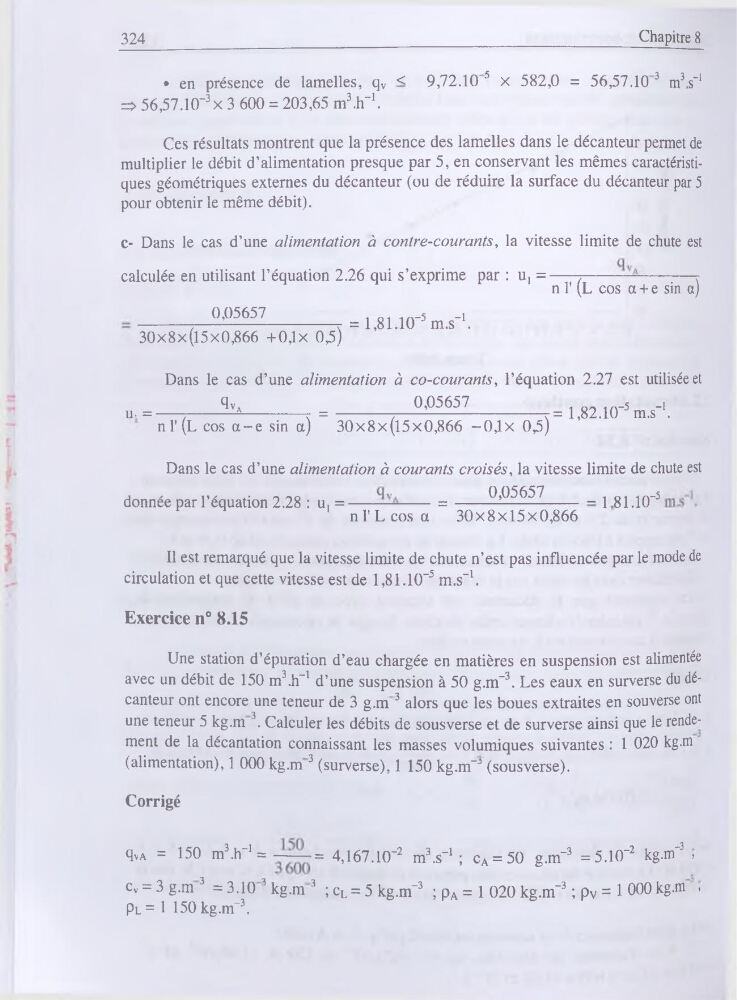

324
Chapitre 8
• en présence de lamelles, qv < 9,72.10 5 x 582,0 = 56,57.10 3 m3.s-1
=> 56,57.10-3x 3 600 = 203,65 m3.h-1.
Ces résultats montrent que la présence des lamelles dans le décanteur permet de
multiplier le débit d’alimentation presque par 5, en conservant les mêmes caractéristiques géométriques externes du décanteur (ou de réduire la surface du décanteur par 5
pour obtenir le même débit).
c- Dans le cas d’une alimentation à contre-courants, la vitesse limite de chute est
calculée en utilisant l’équation 2.26 qui s’exprime par : Uj =
n 1' (L cos a + e sin a)
_________ 0,05657_________
30x8x(15x0,866 +0,lx 0,5)
= l,81.10-5 m.s-1.
Dans le cas d’une alimentation à co-courants, l’équation 2.27 est utilisée et
uQva
-
0,05657
-182 10’5 ms"1
II, —------ 7-----------------------------r — ------------- -,------------------------------------ r — 1,0 Z. 1U H1.S .
nl'(L cos a-e sin a)
30x8x(15x0,866 -0,lx 0,5)
Dans le cas d’une alimentation à courants croisés, la vitesse limite de chute est
donnée par l’équation 2.28 : u, =----- —------=--------0,05657------ _ j gj jq-5
1 ni'L cos a
30x8x15x0,866
Il est remarqué que la vitesse limite de chute n’est pas influencée par le mode de
circulation et que cette vitesse est de 1,81.10-5 m.s-1.
Exercice n° 8.15
Une station d’épuration d’eau chargée en matières en suspension est alimentée
avec un débit de 150 m3.h-1 d’une suspension à 50 g.m-3. Les eaux en surverse du décanteur ont encore une teneur de 3 g.m 3 alors que les boues extraites en souverse ont
une teneur 5 kg.m 3. Calculer les débits de sous verse et de surverse ainsi que le rendement de la décantation connaissant les masses volumiques suivantes : 1 020 kg.m
(alimentation), 1 000 kg.m 3 (surverse), 1 150 kg.m-J (sousverse).
Corrigé
q,A = 150 m3.h-'=~--= 4.167.10’2 mV ; cA = 50 g.nT3 = 5.10'2 kg.m'3 <
cv = 3 g.m 3 =3.10 3 kg.m 3 ; cL = 5 kg.m-3 ; pA = 1 020 kg.m-3 ; pv = 1 000 kg.m ,
Pl = 1 150 kg.m-3.
