Procédés membranaires
297
Ce type de module présente l’avantage de ne nécessiter qu’un prétraitement très
simple et d’être facile à nettoyer. Son inconvénient majeur est son coût élevé et son
manque de compacité.
Solution
à traitert
Perméat
Perméat
Rétentat
Récupération
du perméat
Support
rigide
perforé
Support
poreux
Membrane
Sortie du
rétentat
Perméa

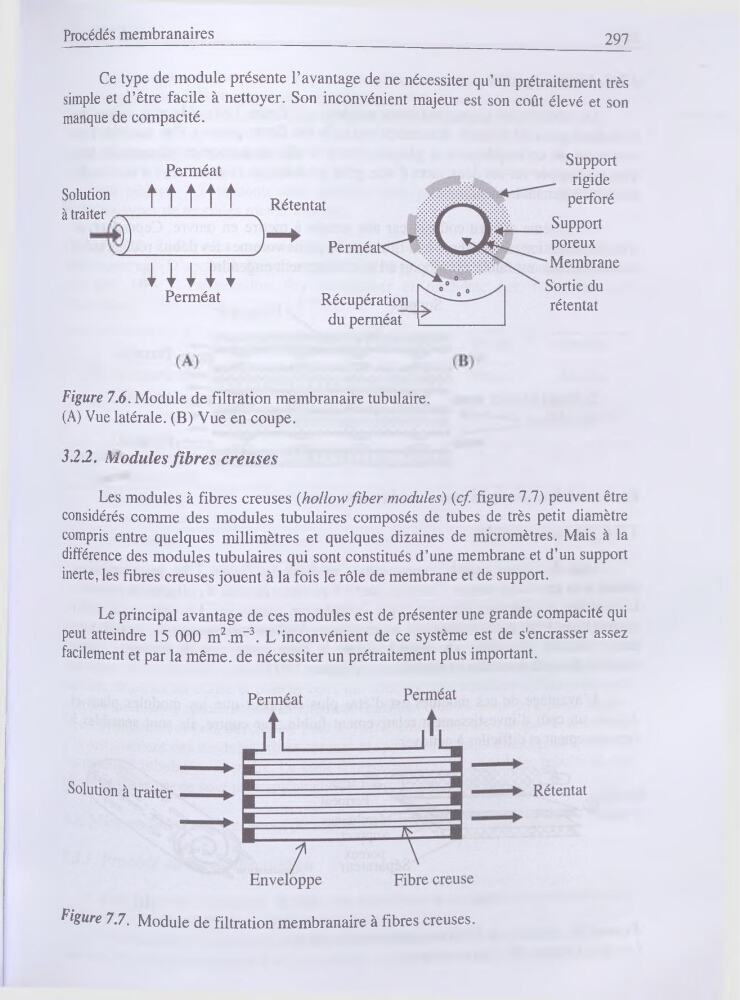

Figure 7.6. Module de filtration membranaire tubulaire.
(A) Vue latérale. (B) Vue en coupe.
3.22. Modules fibres creuses
Les modules à fibres creuses (hollowfiber modules) (cf. figure 7.7) peuvent être
considérés comme des modules tubulaires composés de tubes de très petit diamètre
compris entre quelques millimètres et quelques dizaines de micromètres. Mais à la
différence des modules tubulaires qui sont constitués d’une membrane et d’un support
inerte, les fibres creuses jouent à la fois le rôle de membrane et de support.
Le principal avantage de ces modules est de présenter une grande compacité qui
peut atteindre 15 000 m2.m"3. L’inconvénient de ce système est de s'encrasser assez
facilement et par la même, de nécessiter un prétraitement plus important.
Figure 7.7. Module de filtration membranaire à fibres creuses.
