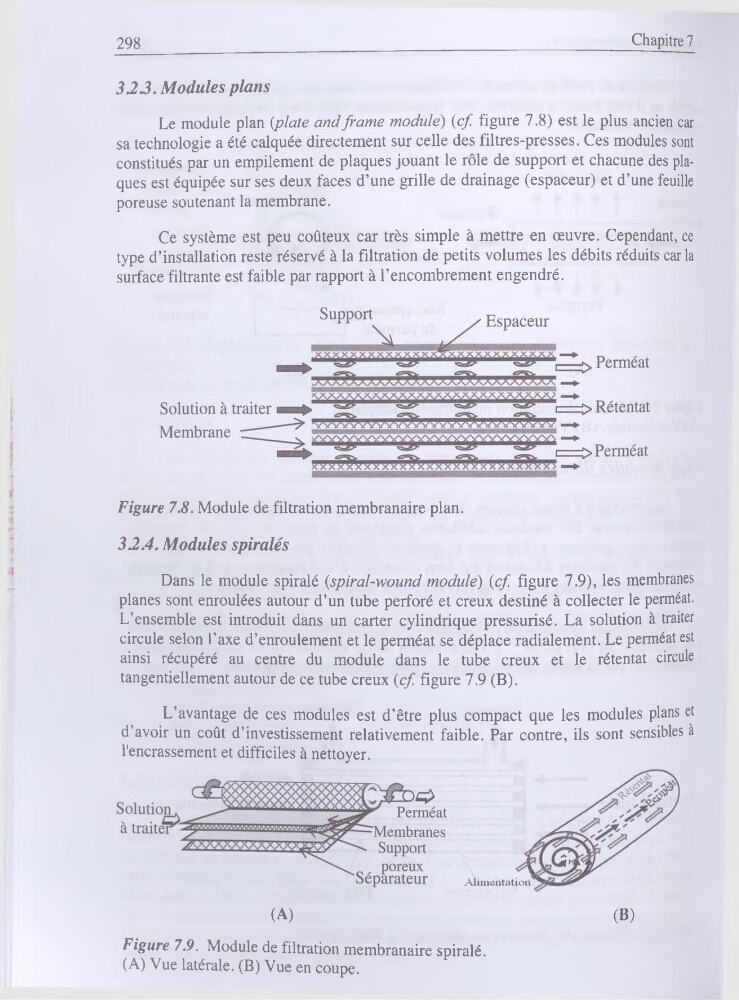

298
Chapitre 7
323. Modules plans
Le module plan {plate andframe modulé) {cf figure 7.8) est le plus ancien car
sa technologie a été calquée directement sur celle des filtres-presses. Ces modules sont
constitués par un empilement de plaques jouant le rôle de support et chacune des plaques est équipée sur ses deux faces d’une grille de drainage (espaceur) et d’une feuille
poreuse soutenant la membrane.
Ce système est peu coûteux car très simple à mettre en œuvre. Cependant, ce
type d’installation reste réservé à la filtration de petits volumes les débits réduits car la
surface filtrante est faible par rapport à l’encombrement engendré.
Figure 7.8. Module de filtration membranaire plan.
3.2.4. Modules spiralés
Dans le module spiralé {spiral-wound module) {cf. figure 7.9), les membranes
planes sont enroulées autour d’un tube perforé et creux destiné à collecter le perméat.
L’ensemble est introduit dans un carter cylindrique pressurisé. La solution à traiter
circule selon l'axe d’enroulement et le perméat se déplace radialement. Le perméat est
ainsi récupéré au centre du module dans le tube creux et le rétentat circule
tangentiellement autour de ce tube creux {cf. figure 7.9 (B).
L’avantage de ces modules est d’être plus compact que les modules plans et
d’avoir un coût d’investissement relativement faible. Par contre, ils sont sensibles à
l'encrassement et difficiles à nettoyer.
(A)
(B)
Figure 7.9. Module de filtration membranaire spiralé.
(A) Vue latérale. (B) Vue en coupe.
