296
Chapitre 7
deux ou plusieurs couches de matériaux de différentes compositions chimiques : ces
membranes sont appelées des membranes composites (composite membranes].

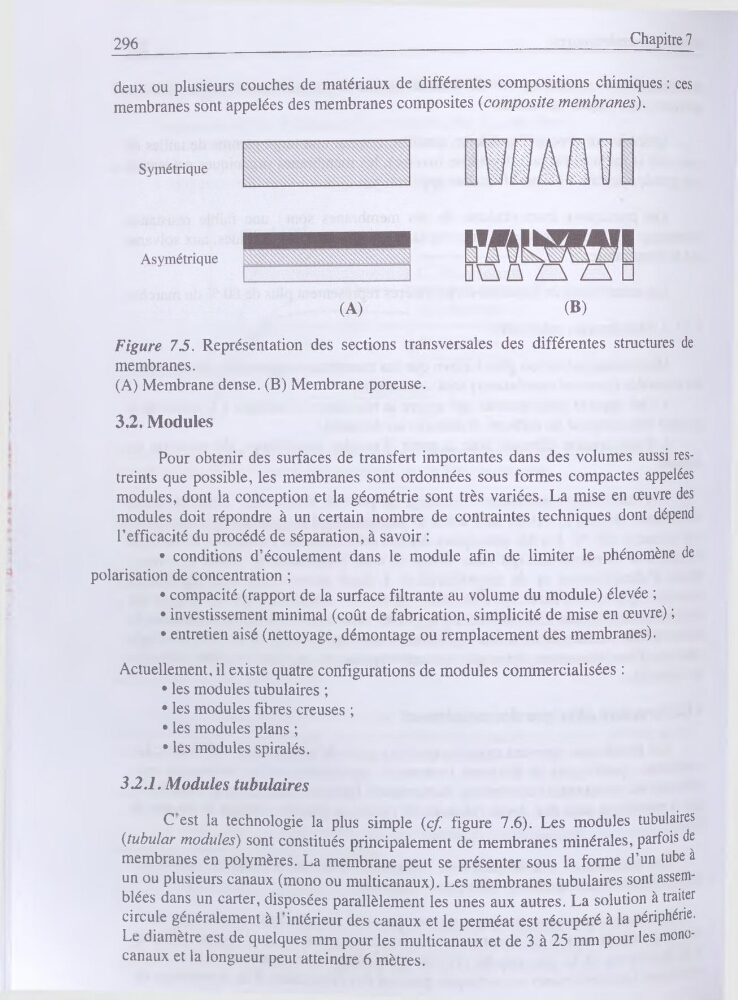

Figure 7.5. Représentation des sections transversales des différentes structures de
membranes.
(A) Membrane dense. (B) Membrane poreuse.
IMil
(B)
3.2. Modules
Pour obtenir des surfaces de transfert importantes dans des volumes aussi restreints que possible, les membranes sont ordonnées sous formes compactes appelées
modules, dont la conception et la géométrie sont très variées. La mise en œuvre des
modules doit répondre à un certain nombre de contraintes techniques dont dépend
l’efficacité du procédé de séparation, à savoir :
• conditions d’écoulement dans le module afin de limiter le phénomène de
polarisation de concentration ;
•
compacité (rapport de la surface filtrante au volume du module) élevée ;
•
investissement minimal (coût de fabrication, simplicité de mise en œuvre)
•
entretien aisé (nettoyage, démontage ou remplacement des membranes).
Actuellement, il existe quatre configurations de modules commercialisées :
•
les modules tubulaires ;
•
les modules fibres creuses ;
•
les modules plans ;
•
les modules spiralés.
32.1. Modules tubulaires
C est la technologie la plus simple (cf. figure 7.6). Les modules tubulaires
(tubular modules) sont constitués principalement de membranes minérales, parfois de
membranes en polymères. La membrane peut se présenter sous la forme d’un tube à
un ou plusieurs canaux (mono ou multicanaux). Les membranes tubulaires sont assemblées dans un carter, disposées parallèlement les unes aux autres. La solution à traiter
circule généralement à 1 intérieur des canaux et le perméat est récupéré à la périphérie.
Le diamètre est de quelques mm pour les multicanaux et de 3 à 25 mm pour les monocanaux et la longueur peut atteindre 6 mètres.
