Dépoussiérage et dévésiculage
269
poussières lors des opérations de décolmatage en atmosphère sèche. Il est donc nécessaire que l’appareil soit mis à la terre pour éviter les décharges d’électricité statique.
La présence d’humidité dans le gaz joue deux rôles antagonistes : elle diminue les
possibilités d’explosion mais réduit aussi la capacité du filtre en favorisant le colmatage.
On a tendance à utiliser des manches verticales longues (> 5 m) avec un décolmatage par air pulsé, une captation de poussières côté externe et des gaz qui circulent
de bas en haut. Cependant, d’autres alternatives peuvent être utilisées. Ces filtres peuvent être très efficaces si l’étanchéité est soignée. Ces appareils peuvent être munis de
capteurs de température et de pression et d’une détection incendie.
Élimination des poussières

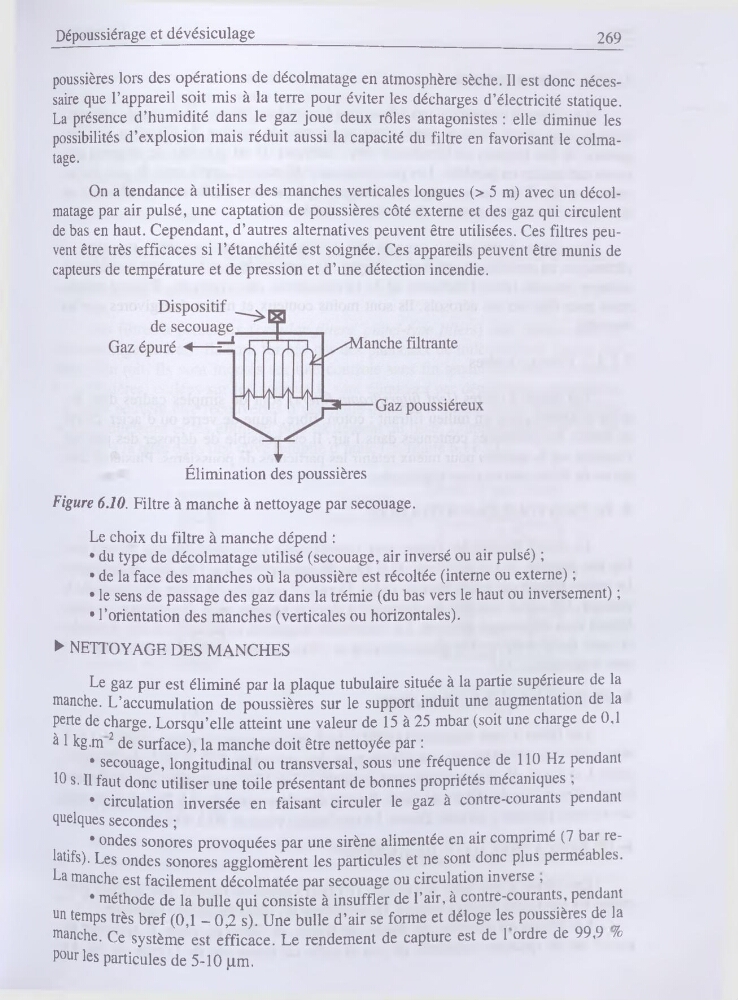

Figure 6.10. Filtre à manche à nettoyage par secouage.
Le choix du filtre à manche dépend :
•
du type de décolmatage utilisé (secouage, air inversé ou air pulsé) ;
•
de la face des manches où la poussière est récoltée (interne ou externe) ;
•
le sens de passage des gaz dans la trémie (du bas vers le haut ou inversement) ;
•
l’orientation des manches (verticales ou horizontales).
► nettoyage des manches
Le gaz pur est éliminé par la plaque tubulaire située à la partie supérieure de la
manche. L’accumulation de poussières sur le support induit une augmentation de la
perte de charge. Lorsqu’elle atteint une valeur de 15 à 25 mbar (soit une charge de 0,1
à 1 kg ,m 2 de surface), la manche doit être nettoyée par :
• secouage, longitudinal ou transversal, sous une fréquence de 110 Hz pendant
10 s. Il faut donc utiliser une toile présentant de bonnes propriétés mécaniques ,
• circulation inversée en faisant circuler le gaz à contre-courants pendant
quelques secondes ;
• ondes sonores provoquées par une sirène alimentée en air comprimé (7 bai relatifs). Les ondes sonores agglomèrent les particules et ne sont donc plus perméables.
La manche est facilement décolmatée par secouage ou circulation inverse ,
• méthode de la bulle qui consiste à insuffler de l’air, à contre-courants, pendant
un temps très bref (0,1 - 0,2 s). Une bulle d’air se forme et déloge les poussières de la
manche. Ce système est efficace. Le rendement de capture est de 1 ordre de 99,9 /o
Pour les particules de 5-10 pm.
