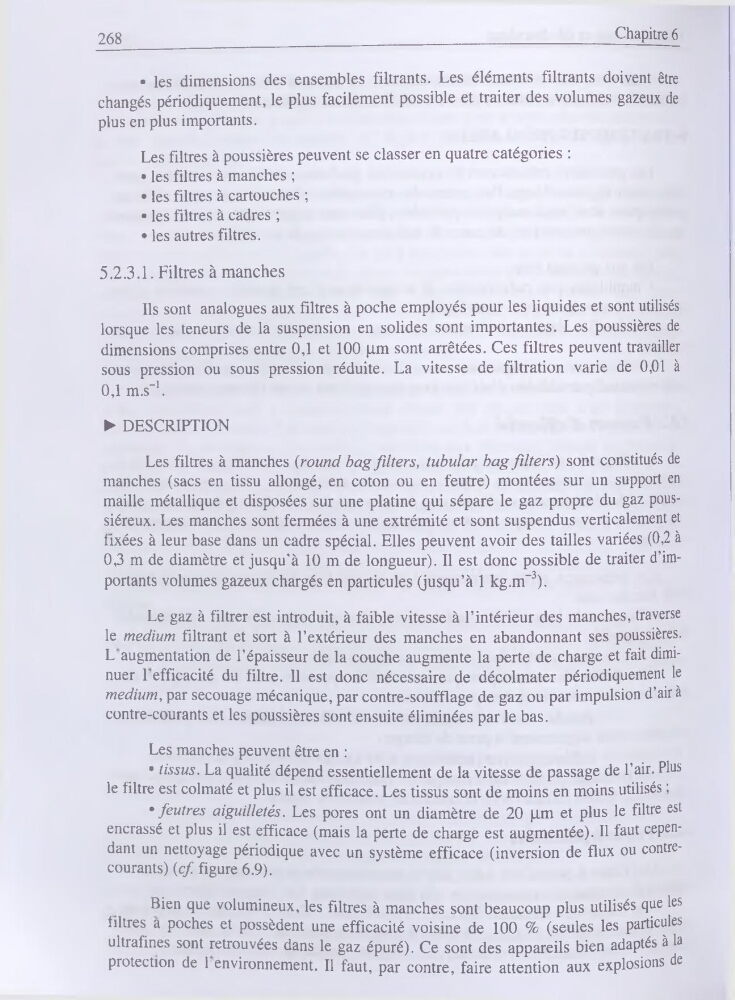

268
Chapitre 6
• les dimensions des ensembles filtrants. Les éléments filtrants doivent être
changés périodiquement, le plus facilement possible et traiter des volumes gazeux de
plus en plus importants.
Les filtres à poussières peuvent se classer en quatre catégories :
•
les filtres à manches ;
•
les filtres à cartouches ;
•
les filtres à cadres ;
•
les autres filtres.
5.2.3.1. Filtres à manches
Ils sont analogues aux filtres à poche employés pour les liquides et sont utilisés
lorsque les teneurs de la suspension en solides sont importantes. Les poussières de
dimensions comprises entre 0,1 et 100 pm sont arrêtées. Ces filtres peuvent travailler
sous pression ou sous pression réduite. La vitesse de filtration varie de 0,01 à
0,1 m.s-1.
► DESCRIPTION
Les filtres à manches (round bag filters, tubular bag filters) sont constitués de
manches (sacs en tissu allongé, en coton ou en feutre) montées sur un support en
maille métallique et disposées sur une platine qui sépare le gaz propre du gaz poussiéreux. Les manches sont fermées à une extrémité et sont suspendus verticalement et
fixées à leur base dans un cadre spécial. Elles peuvent avoir des tailles variées (0,2 à
0,3 m de diamètre et jusqu'à 10 m de longueur). Il est donc possible de traiter d’importants volumes gazeux chargés en particules (jusqu’à 1 kg.m-3).
Le gaz à filtrer est introduit, à faible vitesse à l’intérieur des manches, traverse
le medium filtrant et sort à l’extérieur des manches en abandonnant ses poussières.
L augmentation de l’épaisseur de la couche augmente la perte de charge et fait diminuer 1 efficacité du filtre. Il est donc nécessaire de décolmater périodiquement le
medium, par secouage mécanique, par contre-soufflage de gaz ou par impulsion d’air à
contre-courants et les poussières sont ensuite éliminées par le bas.
Les manches peuvent être en :
• tissus. La qualité dépend essentiellement de la vitesse de passage de l’air. Plus
le filtre est colmaté et plus il est efficace. Les tissus sont de moins en moins utilisés ;
• feutres aiguilletés. Les pores ont un diamètre de 20 pm et plus le filtre est
encrassé et plus il est efficace (mais la perte de charge est augmentée). Il faut cependant un nettoyage périodique avec un système efficace (inversion de flux ou contrecourants) (cf. figure 6.9).
Bien que volumineux, les filtres à manches sont beaucoup plus utilisés que les
filtres a poches et possèdent une efficacité voisine de 100 % (seules les particules
ultrafmes sont retrouvées dans le gaz épuré). Ce sont des appareils bien adaptés à la
protection de 1 environnement. Il faut, par contre, faire attention aux explosions de
