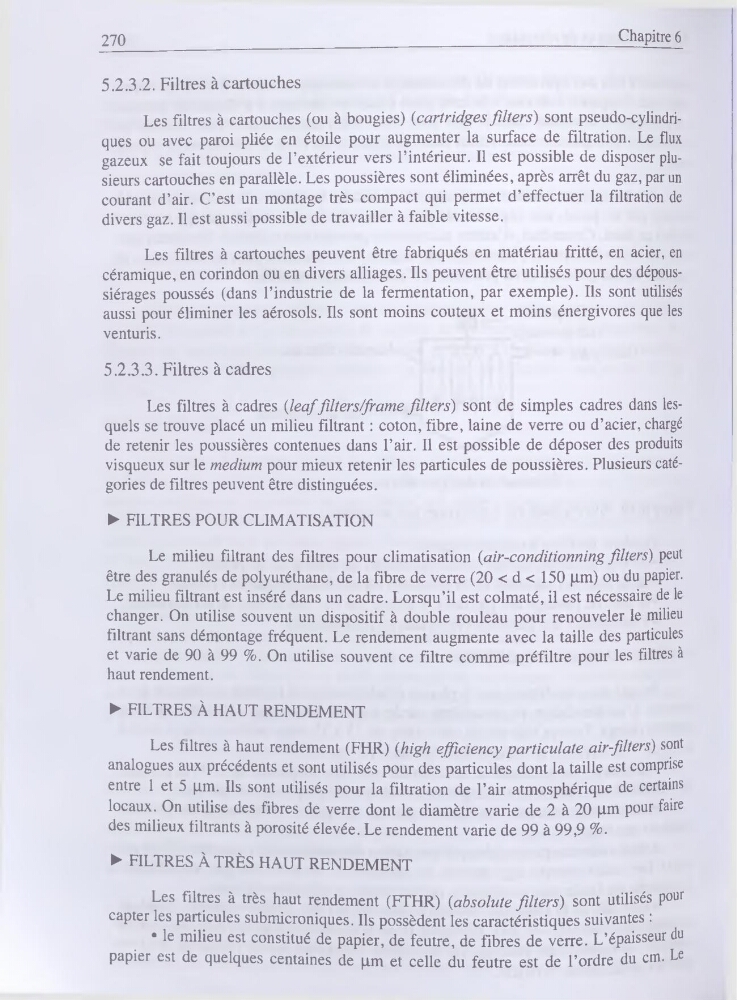

270
Chapitre 6
5.2.3.2. Filtres à cartouches
Les filtres à cartouches (ou à bougies) (cartridges filters) sont pseudo-cylindriques ou avec paroi pliée en étoile pour augmenter la surface de filtration. Le flux
gazeux se fait toujours de l’extérieur vers l’intérieur. Il est possible de disposer plusieurs cartouches en parallèle. Les poussières sont éliminées, après arrêt du gaz, par un
courant d’air. C’est un montage très compact qui permet d’effectuer la filtration de
divers gaz. Il est aussi possible de travailler à faible vitesse.
Les filtres à cartouches peuvent être fabriqués en matériau fritté, en acier, en
céramique, en corindon ou en divers alliages. Ils peuvent être utilisés pour des dépoussiérages poussés (dans l’industrie de la fermentation, par exemple). Ils sont utilisés
aussi pour éliminer les aérosols. Ils sont moins coûteux et moins énergivores que les
venturis.
5.2.3.3. Filtres à cadres
Les filtres à cadres (leaffilters/frame filters) sont de simples cadres dans lesquels se trouve placé un milieu filtrant : coton, fibre, laine de verre ou d’acier, chargé
de retenir les poussières contenues dans l’air. Il est possible de déposer des produits
visqueux sur le medium pour mieux retenir les particules de poussières. Plusieurs catégories de filtres peuvent être distinguées.
► FILTRES POUR CLIMATISATION
Le milieu filtrant des filtres pour climatisation {air-conditionning filters) peut
être des granulés de polyuréthane, de la fibre de verre (20 < d < 150 pm) ou du papier.
Le milieu filtrant est inséré dans un cadre. Lorsqu’il est colmaté, il est nécessaire de le
changer. On utilise souvent un dispositif à double rouleau pour renouveler le milieu
filtrant sans démontage fréquent. Le rendement augmente avec la taille des particules
et varie de 90 à 99 %. On utilise souvent ce filtre comme préfiltre pour les filtres à
haut rendement.
► FILTRES À HAUT RENDEMENT
Les filtres à haut rendement (FHR) {high. efficiency particulate air-filters) sont
analogues aux précédents et sont utilisés pour des particules dont la taille est comprise
entre 1 et 5 pm. Ils sont utilisés pour la filtration de l’air atmosphérique de certains
locaux. On utilise des fibres de verre dont le diamètre varie de 2 à 20 pm pour faire
des milieux filtrants à porosité élevée. Le rendement varie de 99 à 99,9 %.
► FILTRES À TRÈS HAUT RENDEMENT
Les filtres à très haut rendement (FTHR) (absolute filters) sont utilisés pour
capter les particules submicroniques. Ils possèdent les caractéristiques suivantes :
• le milieu est constitué de papier, de feutre, de fibres de verre. L’épaisseur du
papier est de quelques centaines de pm et celle du feutre est de Tordre du cm. Le
