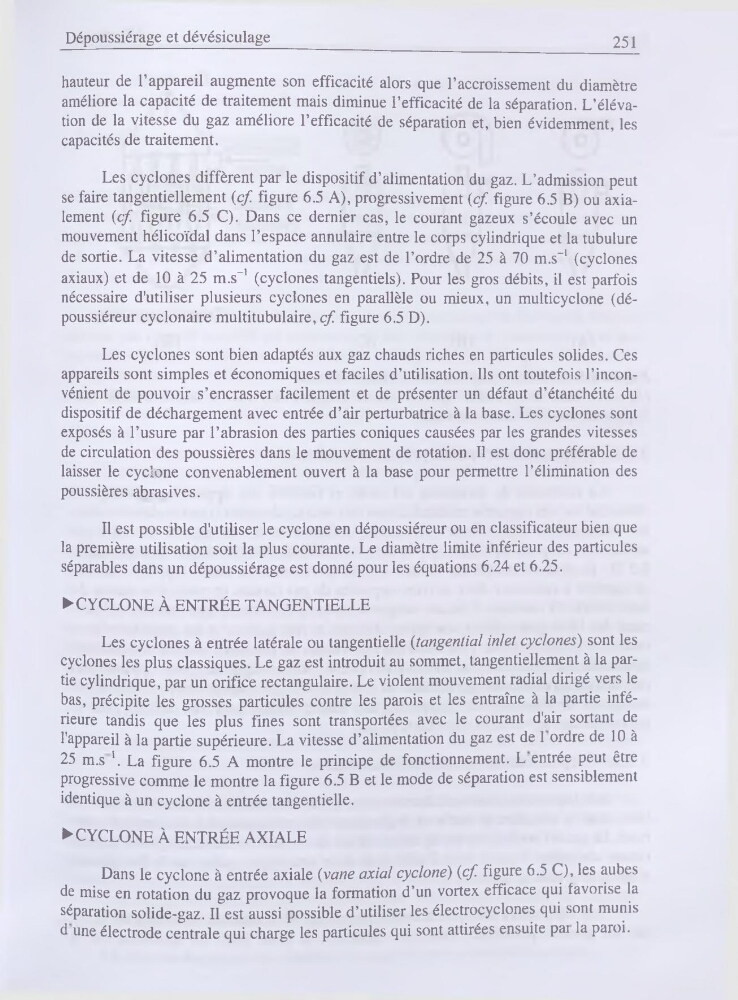

Dépoussiérage et dévésiculage
251
hauteur de l’appareil augmente son efficacité alors que l’accroissement du diamètre
améliore la capacité de traitement mais diminue l’efficacité de la séparation. L’élévation de la vitesse du gaz améliore l’efficacité de séparation et, bien évidemment, les
capacités de traitement.
Les cyclones diffèrent par le dispositif d’alimentation du gaz. L’admission peut
se faire tangentiellement (cf. figure 6.5 A), progressivement (cf. figure 6.5 B) ou axialement (cf. figure 6.5 C). Dans ce dernier cas, le courant gazeux s’écoule avec un
mouvement hélicoïdal dans l’espace annulaire entre le corps cylindrique et la tubulure
de sortie. La vitesse d’alimentation du gaz est de l’ordre de 25 à 70 m.s-1 (cyclones
axiaux) et de 10 à 25 m.s-1 (cyclones tangentiels). Pour les gros débits, il est parfois
nécessaire d'utiliser plusieurs cyclones en parallèle ou mieux, un multicyclone (dépoussiéreur cyclonaire multitubulaire, cf. figure 6.5 D).
Les cyclones sont bien adaptés aux gaz chauds riches en particules solides. Ces
appareils sont simples et économiques et faciles d’utilisation. Ils ont toutefois l’inconvénient de pouvoir s’encrasser facilement et de présenter un défaut d’étanchéité du
dispositif de déchargement avec entrée d’air perturbatrice à la base. Les cyclones sont
exposés à l’usure par l’abrasion des parties coniques causées par les grandes vitesses
de circulation des poussières dans le mouvement de rotation. Il est donc préférable de
laisser le cyclone convenablement ouvert à la base pour permettre l’élimination des
poussières abrasives.
Il est possible d'utiliser le cyclone en dépoussiéreur ou en classificateur bien que
la première utilisation soit la plus courante. Le diamètre limite inférieur des particules
séparables dans un dépoussiérage est donné pour les équations 6.24 et 6.25.
► CYCLONE À ENTRÉE TANGENTIELLE
Les cyclones à entrée latérale ou tangentielle (tangential inlet cyclones) sont les
cyclones les plus classiques. Le gaz est introduit au sommet, tangentiellement à la partie cylindrique, par un orifice rectangulaire. Le violent mouvement radial dirigé vers le
bas, précipite les grosses particules contre les parois et les entraîne à la partie inférieure tandis que les plus fines sont transportées avec le courant d'air sortant de
l'appareil à la partie supérieure. La vitesse d’alimentation du gaz est de 1 ordre de 10 à
25 m.s \ La figure 6.5 A montre le principe de fonctionnement. L entrée peut être
progressive comme le montre la figure 6.5 B et le mode de séparation est sensiblement
identique à un cyclone à entrée tangentielle.
► CYCLONE À ENTRÉE AXIALE
Dans le cyclone à entrée axiale (vane axial cyclone) (cf. figure 6.5 C), les aubes
de mise en rotation du gaz provoque la formation d’un vortex efficace qui favorise la
séparation solide-gaz. Il est aussi possible d’utiliser les électrocyclones qui sont munis
d une électrode centrale qui charge les particules qui sont attirées ensuite pai la paroi.
