Chapitre 6
(A)
(B)
(C)

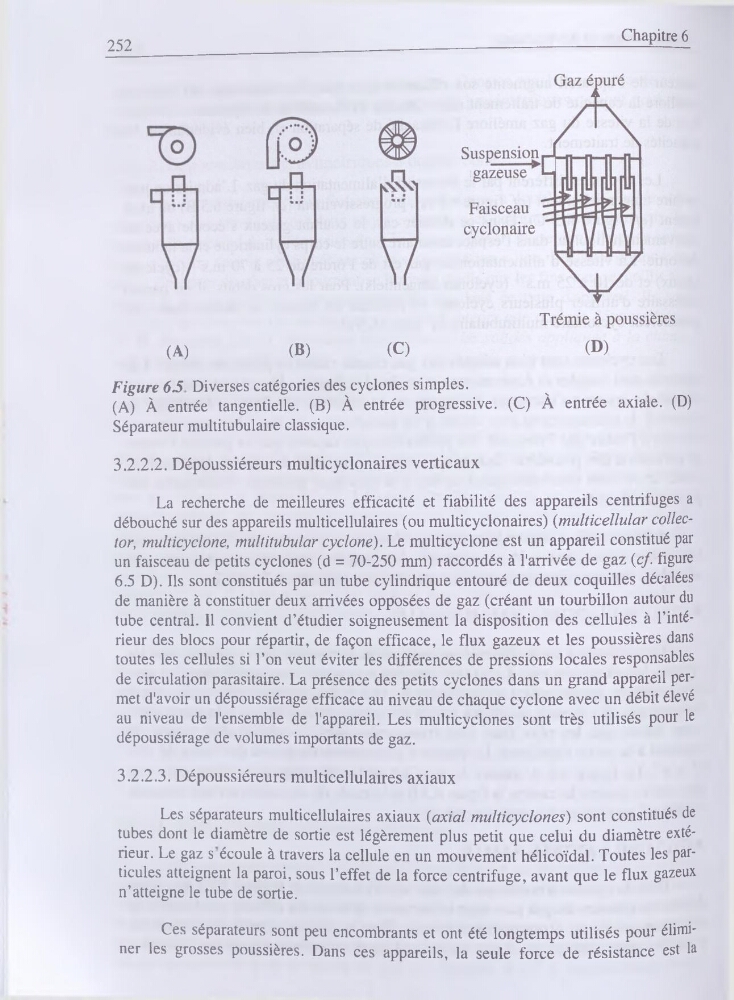

Figure 65 Diverses catégories des cyclones simples.
(A) À entrée tangentielle. (B) À entrée progressive. (C) À entrée axiale. (D)
Séparateur multitubulaire classique.
3.2.2.2. Dépoussiéreurs multicyclonaires verticaux
La recherche de meilleures efficacité et fiabilité des appareils centrifuges a
débouché sur des appareils multicellulaires (ou multicyclonaires) (multicellular collector, multicyclone, multitubular cyclone). Le multicyclone est un appareil constitué par
un faisceau de petits cyclones (d = 70-250 mm) raccordés à l'arrivée de gaz (cf figure
6.5 D). Ils sont constitués par un tube cylindrique entouré de deux coquilles décalées
de manière à constituer deux arrivées opposées de gaz (créant un tourbillon autour du
tube central. Il convient d’étudier soigneusement la disposition des cellules à l’intérieur des blocs pour répartir, de façon efficace, le flux gazeux et les poussières dans
toutes les cellules si l’on veut éviter les différences de pressions locales responsables
de circulation parasitaire. La présence des petits cyclones dans un grand appareil permet d'avoir un dépoussiérage efficace au niveau de chaque cyclone avec un débit élevé
au niveau de l'ensemble de l'appareil. Les multicyclones sont très utilisés pour le
dépoussiérage de volumes importants de gaz.
3.2.2.3. Dépoussiéreurs multicellulaires axiaux
Les séparateurs multicellulaires axiaux (axial multicyclones) sont constitués de
tubes dont le diamètre de sortie est légèrement plus petit que celui du diamètre extérieur. Le gaz s écoule à travers la cellule en un mouvement hélicoïdal. Toutes les particules atteignent la paroi, sous l’effet de la force centrifuge, avant que le flux gazeux
n’atteigne le tube de sortie.
