Centrifugation
197
• par gravité et évacuation par débordement (à bols ouverts sans pression) ;
• sous pression et évacuation des deux phases sous pression (bols hermétiques).
Lorsque l’on travaille avec une suspension, il est nécessaire d’éliminer périodiquement et manuellement les sédiments accumulés dans la chambre à boue (débourbage). Les centrifugeuses à assiettes ont l’avantage de donner une bonne qualité de séparation tout en évacuant les boues en continu. Par contre, le jeu d’assiettes augmente
considérablement le prix par rapport aux centrifugeuses à bol.
3.13. Centrifugeuses de laboratoire
Les principaux appareils de laboratoire comprennent les :
• centrifugeuses à tubes {centrifuge tubes, centrifuge tips). Ces appareils discontinus, à axe vertical, peuvent être équipés de différents modèles de rotor pouvant supporter un nombre variable de tubes (de 10 ml à 1 L de contenance) dans lesquels le
mélange à séparer est disposé (cf. figure 4.13). Sous l’effet de la force centrifuge
(jusqu’à 7 600 g pour des vitesses de rotation allant de 500 à 6 000 tr.min-1), les tubes
se mettent en position horizontale. Ces appareils sont surtout utilisés dans les laboratoires de chimie, de biochimie et de recherche médicale pour des essais de sédimentation.

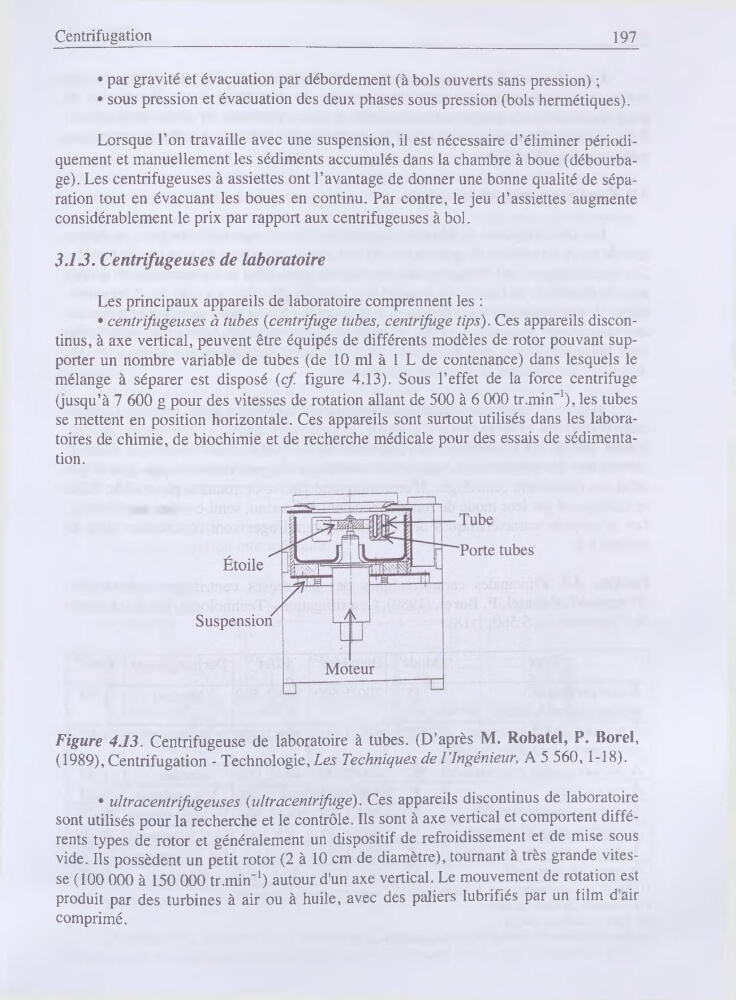

Figure 4.13. Centrifugeuse de laboratoire à tubes. (D’après M. Robatel, P. Borel,
(1989), Centrifugation - Technologie,Les Techniques de l’ingénieur, A 5 560,1-18).
• ultracentrifugeuses (ultracentrifugé). Ces appareils discontinus de laboratoire
sont utilisés pour la recherche et le contrôle. Ils sont à axe vertical et comportent différents types de rotor et généralement un dispositif de refroidissement et de mise sous
vide. Ils possèdent un petit rotor (2 à 10 cm de diamètre), tournant à très grande vitesse (100 000 à 150 000 tr.min-1) autour d'un axe vertical. Le mouvement de rotation est
produit par des turbines à air ou à huile, avec des paliers lubrifiés par un film dair
comprimé.
