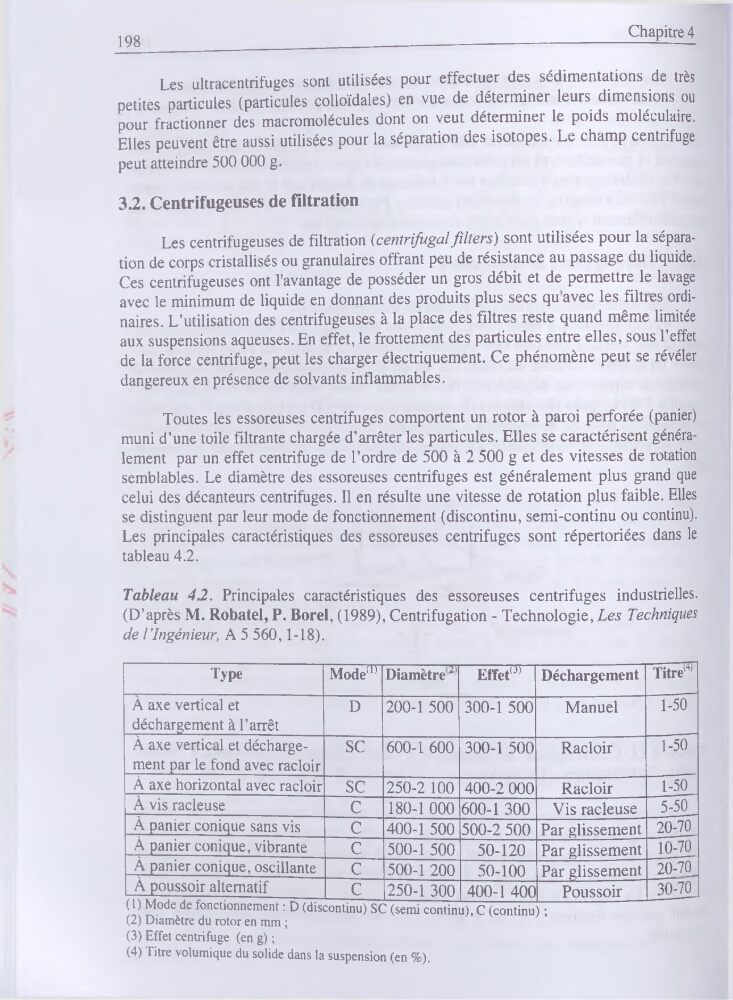

198
Chapitre 4
Les ultracentrifuges sont utilisées pour effectuer des sédimentations de très
petites particules (particules colloïdales) en vue de déterminer leurs dimensions ou
pour fractionner des macromolécules dont on veut déterminer le poids moléculaire.
Elles peuvent être aussi utilisées pour la séparation des isotopes. Le champ centrifuge
peut atteindre 500 000 g.
3.2. Centrifugeuses de filtration
Les centrifugeuses de filtration (centrifugal fdters) sont utilisées pour la séparation de corps cristallisés ou granulaires offrant peu de résistance au passage du liquide.
Ces centrifugeuses ont l'avantage de posséder un gros débit et de permettre le lavage
avec le minimum de liquide en donnant des produits plus secs quavec les filtres ordinaires. L’utilisation des centrifugeuses à la place des filtres reste quand même limitée
aux suspensions aqueuses. En effet, le frottement des particules entre elles, sous l’effet
de la force centrifuge, peut les charger électriquement. Ce phénomène peut se révéler
dangereux en présence de solvants inflammables.
Toutes les essoreuses centrifuges comportent un rotor à paroi perforée (panier)
muni d’une toile filtrante chargée d’arrêter les particules. Elles se caractérisent généralement par un effet centrifuge de l’ordre de 500 à 2 500 g et des vitesses de rotation
semblables. Le diamètre des essoreuses centrifuges est généralement plus grand que
celui des décanteurs centrifuges. Il en résulte une vitesse de rotation plus faible. Elles
se distinguent par leur mode de fonctionnement (discontinu, semi-continu ou continu).
Les principales caractéristiques des essoreuses centrifuges sont répertoriées dans le
tableau 4.2.
Tableau 42. Principales caractéristiques des essoreuses centrifuges industrielles.
(D’après M. Robatel, P. Borel, (1989), Centrifugation - Technologie, Les Techniques
de l’ingénieur, A 5 560,1-18).
(1) Mode de fonctionnement : D (discontinu) SC (semi continu), C (continu) ;
(2) Diamètre du rotor en mm ;
(3) Effet centrifuge (en g) ;
(4) Titre volumique du solide dans la suspension (en %).
Type
Mode(1) Diamètre2
Effet(3) Déchargement TÏtnT
À axe vertical et
déchargement à l’arrêt
D
200-1 500 300-1 500
Manuel
1-50
À axe vertical et déchargement par le fond avec racloir
SC 600-1 600 300-1 500
Racloir
1-50
À axe horizontal avec racloir
SC 250-2 100 400-2 000
Racloir
1-50
À vis racleuse
C
180-1 000 600-1 300 Vis racleuse
5-50__
À panier conique sans vis
C
400-1 500 500-2 500 Par glissement 20-70
À panier conique, vibrante
C
500-1 500 50-120 Par glissement 10-70
À panier conique, oscillante
C
500-1 200
50-100 Par glissement 20-70_
À poussoir alternatif
C
250-1 300 400-1 400
Poussoir
30-70
