Centrifugation
191
certaine épaisseur, l’alimentation est interrompue, la centrifugeuse arrêtée et le solide
est éliminé manuellement avant de recommencer un autre cycle ;
• séparateur {separator), le bol comporte un diaphragme annulaire et deux sucettes, convenablement disposées, permettant d’évacuer les deux phases en continu
{cf. figure 4.9 B).
(A)
(B)

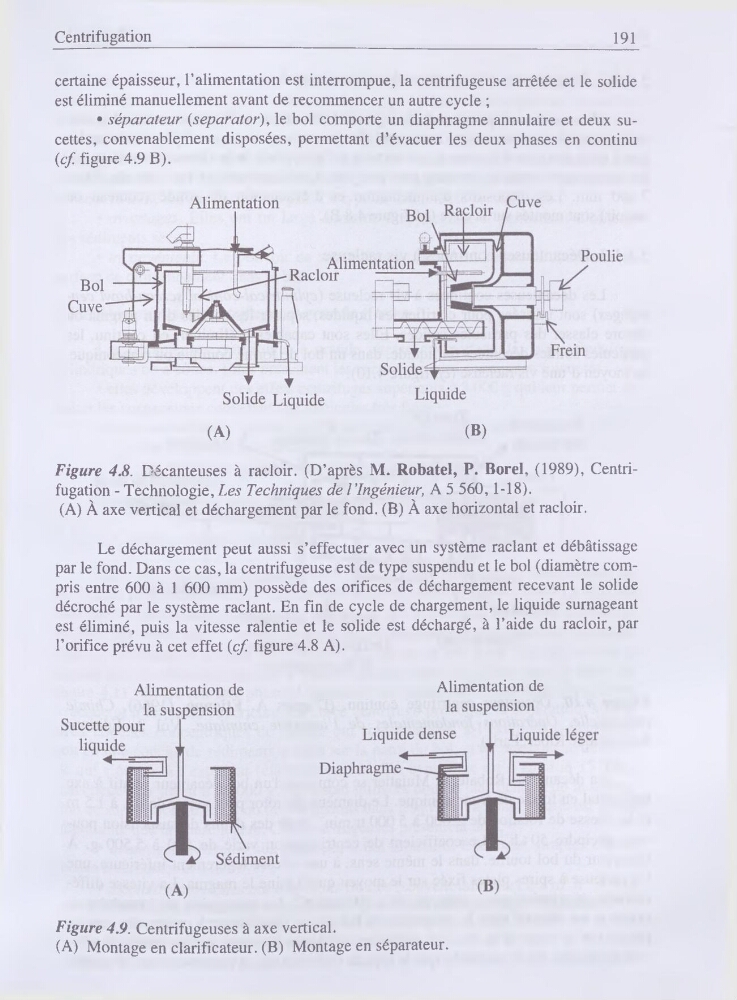

Figure 4.8. Décanteuses à racloir. (D’après M. Robatel, P. Borel, (1989), Centrifugation - Technologie,Les Techniques de l’ ingénieur, A 5 560,1-18).
(A) À axe vertical et déchargement par le fond. (B) À axe horizontal et racloir.
Le déchargement peut aussi s’effectuer avec un système raclant et débâtissage
par le fond. Dans ce cas, la centrifugeuse est de type suspendu et le bol (diamètre compris entre 600 à 1 600 mm) possède des orifices de déchargement recevant le solide
décroché par le système raclant. En fin de cycle de chargement, le liquide surnageant
est éliminé, puis la vitesse ralentie et le solide est déchargé, à l’aide du racloir, par
l’orifice prévu à cet effet {cf. figure 4.8 A).
Figure 4.9. Centrifugeuses à axe vertical.
(A) Montage en clarificateur. (B) Montage en séparateur.
Alimentation de
191
certaine épaisseur, l’alimentation est interrompue, la centrifugeuse arrêtée et le solide
est éliminé manuellement avant de recommencer un autre cycle ;
• séparateur {separator), le bol comporte un diaphragme annulaire et deux sucettes, convenablement disposées, permettant d’évacuer les deux phases en continu
{cf. figure 4.9 B).
(A)
(B)
Figure 4.8. Décanteuses à racloir. (D’après M. Robatel, P. Borel, (1989), Centrifugation - Technologie,Les Techniques de l’ ingénieur, A 5 560,1-18).
(A) À axe vertical et déchargement par le fond. (B) À axe horizontal et racloir.
Le déchargement peut aussi s’effectuer avec un système raclant et débâtissage
par le fond. Dans ce cas, la centrifugeuse est de type suspendu et le bol (diamètre compris entre 600 à 1 600 mm) possède des orifices de déchargement recevant le solide
décroché par le système raclant. En fin de cycle de chargement, le liquide surnageant
est éliminé, puis la vitesse ralentie et le solide est déchargé, à l’aide du racloir, par
l’orifice prévu à cet effet {cf. figure 4.8 A).
Figure 4.9. Centrifugeuses à axe vertical.
(A) Montage en clarificateur. (B) Montage en séparateur.
Alimentation de
