192
Chapitre 4
3.1.1.2. Décanteuses discontinues à axe horizontal
Mis à part la disposition du bol qui est horizontale, le fonctionnement des centrifugeuses discontinues à axe horizontal {horizontal axis batch centrifuges') est analogue à celui des centrifugeuses à axe vertical, à l’exception de la vitesse de rotation qui
est maintenue constante pendant tout le cycle. Les diamètres du bol vont de 500 à
2 100 mm. Les dispositifs d’alimentation et d’évacuation du solide (couteau ou
racloir) sont montés sur la cuve {cf. figure 4.8 B).
3.1.1.3. Décanteuses continues à vis racleuse
Les décanteuses continues à vis racleuse {cylindrical-conical screen-bowl centrifuges) sont utilisées pour clarifier les liquides, séparer les solides d’un magma ou
encore classer des particules solides. Elles sont capables d’éliminer, en continu, les
particules solides décantées du liquide, dans un bol de forme conique ou tronconique,
au moyen d’une vis racleuse {cf. figure 4.10).
is racleuse
Évacuation
du liquide
Cuve
Bol
Liquide clair
Eau de lavage
sédiments
Orifice de répartition
de la suspension
Alimentation de la
suspension

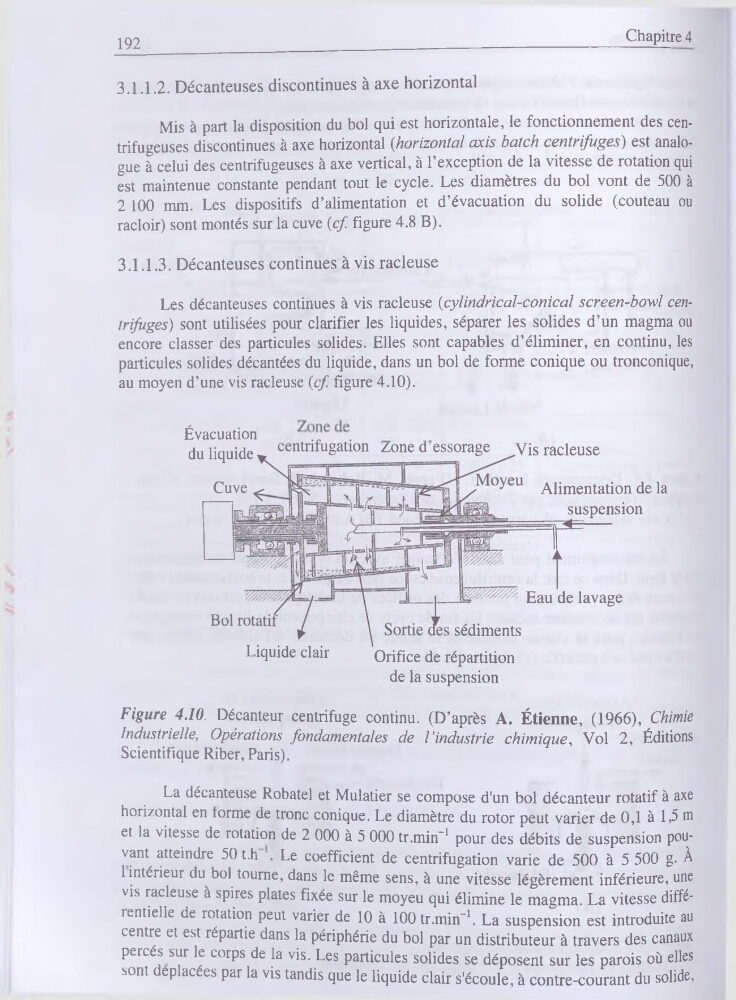

Figure 4.10. Décanteur centrifuge continu. (D’après A. Étienne, (1966), Chimie
Industrielle, Opérations fondamentales de l’industrie chimique, Vol 2, Éditions
Scientifique Riber, Paris).
La décanteuse Robatel et Mulatier se compose d'un bol décanteur rotatif à axe
horizontal en forme de tronc conique. Le diamètre du rotor peut varier de 0,1 à 1,5 m
et la vitesse de rotation de 2 000 à 5 000 tr.min-1 pour des débits de suspension pouvant atteindre 50 t.h .Le coefficient de centrifugation varie de 500 à 5 500 g. À
1 intérieur du bol tourne, dans le même sens, à une vitesse légèrement inférieure, une
vis racleuse à spires plates fixée sur le moyeu qui élimine le magma. La vitesse diffélentielle de rotation peut varier de 10 à 100 tr.min-1. La suspension est introduite au
centre et est répartie dans la périphérie du bol par un distributeur à travers des canaux
percés sur le corps de la vis. Les particules solides se déposent sur les parois où elles
sont déplacées par la vis tandis que le liquide clair s'écoule, à contre-courant du solide,
