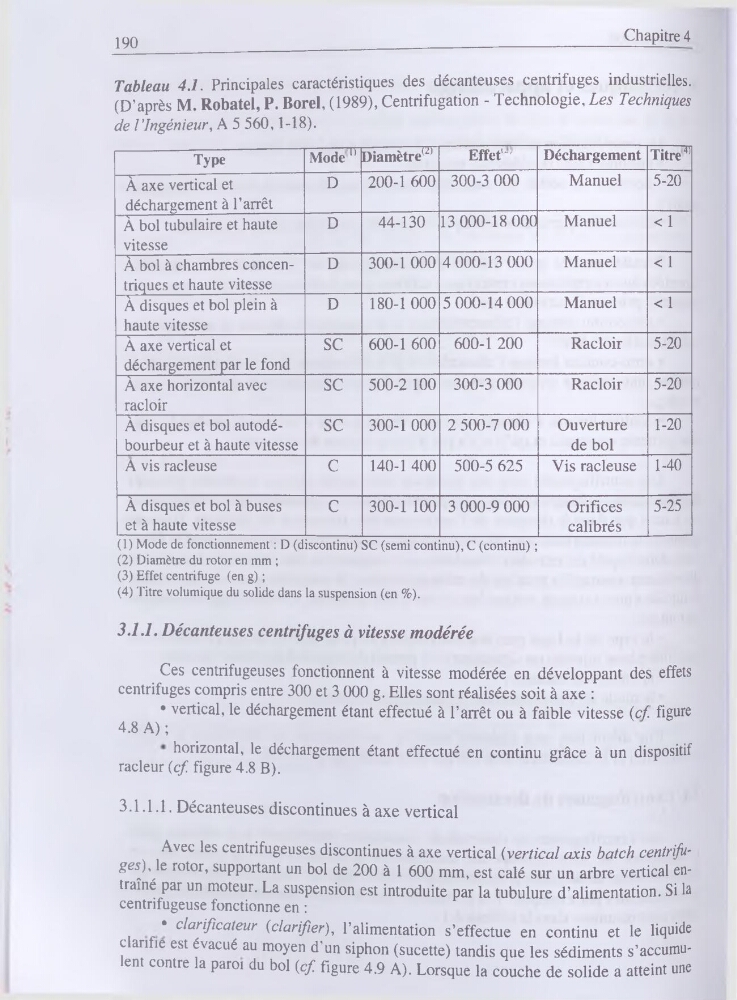

190
Chapitre 4
Tableau 4.1. Principales caractéristiques des décanteuses centrifuges industrielles.
(D’après M. Robatel, P. Borel, (1989), Centrifugation - Technologie, Les Techniques
de l’ingénieur, A 5 560,1-18).
(1) Mode de fonctionnement : D (discontinu) SC (serai continu), C (continu) ;
(2) Diamètre du rotor en mm ;
(3) Effet centrifuge (en g) ;
(4) Titre volumique du solide dans la suspension (en %).
Type
Mode1’ Diamètre(2)
Effet'Déchargement Titre4’
À axe vertical et
déchargement à l’arrêt
D
200-1 600 300-3 000
Manuel
5-20
À bol tubulaire et haute
vitesse
D
44-130 13 000-18 000
Manuel
<1
À bol à chambres concentriques et haute vitesse
D
300-1 000 4 000-13 000
Manuel
< 1
À disques et bol plein à
haute vitesse
D
180-1 000 5 000-14 000
Manuel
< 1
À axe vertical et
déchargement par le fond
SC
600-1 600 600-1 200
Racloir
5-20
À axe horizontal avec
racloir
SC
500-2 100 300-3 000
Racloir
5-20
À disques et bol autodébourbeur et à haute vitesse
SC
300-1 000 2 500-7 000
Ouverture
de bol
1-20
A vis racleuse
C
140-1 400 500-5 625
Vis racleuse 1-40
À disques et bol à buses
et à haute vitesse
C
300-1 100 3 000-9 000
Orifices
calibrés
5-25
3.1.1. Décanteuses centrifuges à vitesse modérée
Ces centrifugeuses fonctionnent à vitesse modérée en développant des effets
centrifuges compris entre 300 et 3 000 g. Elles sont réalisées soit à axe :
• vertical, le déchargement étant effectué à l’arrêt ou à faible vitesse (c/. figure
4.8 A) ;
horizontal, le déchargement étant effectué en continu grâce à un dispositif
racleur (cfi figure 4.8 B).
3.1.1.1. Décanteuses discontinues à axe vertical
Avec les centrifugeuses discontinues à axe vertical (vertical axis batch centrifuge.î), le rotor, supportant un bol de 200 à 1 600 mm, est calé sur un arbre vertical entraîné par un moteur. La suspension est introduite par la tubulure d’alimentation. Si la
centrifugeuse fonctionne en :
• clarificateur (clarifier), l’alimentation s’effectue en continu et le liquide
clarifie est évacué au moyen d’un siphon (sucette) tandis que les sédiments s’accumulent contre la paroi du bol (cfi figure 4.9 A). Lorsque la couche de solide a atteint une
