166
Chapitre 3
Bande de
glissement
Tambour
de
Zone de
filtration Zone de lavage
Suspension <-------- > <
Volet
Barrage initial
Barragefinal
Bande transporteuse
Boite
des eaux de lavage
collectrice
Tambour de
commande

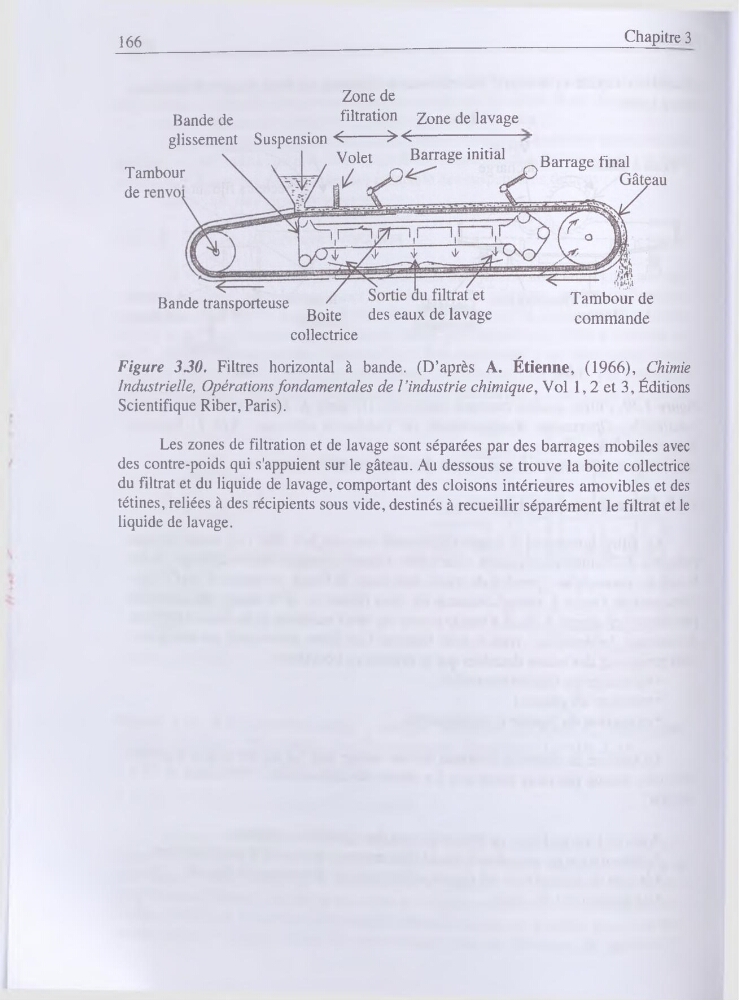

Figure 330. Filtres horizontal à bande. (D’après A. Étienne, (1966), Chimie
Industrielle, Opérations fondamentales de l’industrie chimique, Vol 1,2 et 3, Éditions
Scientifique Riber, Paris).
Les zones de filtration et de lavage sont séparées par des barrages mobiles avec
des contre-poids qui s'appuient sur le gâteau. Au dessous se trouve la boite collectrice
du filtrat et du liquide de lavage, comportant des cloisons intérieures amovibles et des
tétines, reliées à des récipients sous vide, destinés à recueillir séparément le filtrat et le
liquide de lavage.
