Filtration
165
décantation rapide et lorsqu'il est nécessaire d'obtenir un bon lavage de produits
filtrant bien.
Vis de

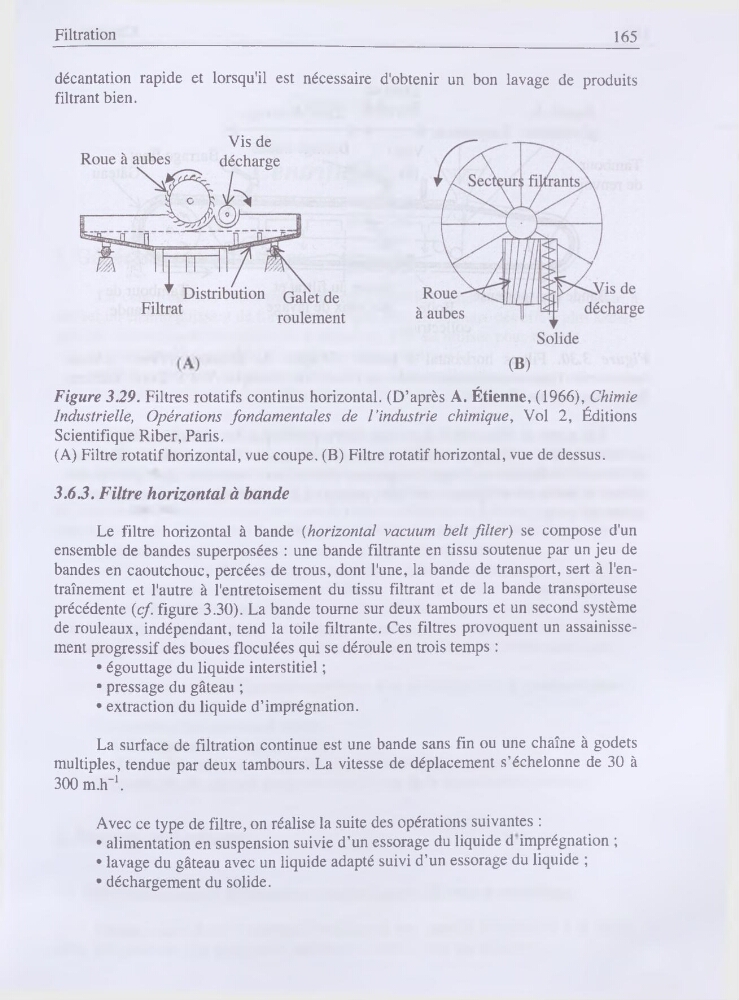

Figure 3.29. Filtres rotatifs continus horizontal. (D’après A. Étienne, (1966), Chimie
Industrielle, Opérations fondamentales de l’industrie chimique, Vol 2, Éditions
Scientifique Riber, Paris.
(A) Filtre rotatif horizontal, vue coupe. (B) Filtre rotatif horizontal, vue de dessus.
3.63. Filtre horizontal à bande
Le filtre horizontal à bande (horizontal vacuum belt fdter) se compose d'un
ensemble de bandes superposées : une bande filtrante en tissu soutenue par un jeu de
bandes en caoutchouc, percées de trous, dont l'une, la bande de transport, sert à l'entraînement et l'autre à l'entretoisement du tissu filtrant et de la bande transporteuse
précédente (cf. figure 3.30). La bande tourne sur deux tambours et un second système
de rouleaux, indépendant, tend la toile filtrante. Ces filtres provoquent un assainissement progressif des boues floculées qui se déroule en trois temps :
• égouttage du liquide interstitiel ;
• pressage du gâteau ;
• extraction du liquide d’imprégnation.
La surface de filtration continue est une bande sans fin ou une chaîne à godets
multiples, tendue par deux tambours. La vitesse de déplacement s’échelonne de 30 à
300 rn.1T1.
Avec ce type de filtre, on réalise la suite des opérations suivantes :
• alimentation en suspension suivie d’un essorage du liquide d imprégnation ;
• lavage du gâteau avec un liquide adapté suivi d’un essorage du liquide ;
• déchargement du solide.
