Filtration
163
de la valve sont reliés à la pompe à vide. L'un sert à la sortie du filtrat, l'autre reçoit les
eaux de lavage ;
• d'un dispositif d'enlèvement du gâteau. C'est un grattoir, un couteau racleur, un
système de ficelles sans fin, un rouleau enleveur ou une toile sortante.
Les filtres à tambour vertical sont caractérisés par une :
•
vitesse de rotation faible (de 0,1 à 2 tr.min-1) ;
•
dépression à l'intérieur du tambour qui donne une couche de 1 à 3 cm ;
•
une rotation qui fait les quatre cycles ;
• une surface comprise entre 0,5 et 90 m2 pour des longueurs pouvant aller
jusqu’à 6 m.
Sens de rotation
Grattoir
Suspension
Tourillon
■/Zone de fo
Zbne
Zone de
Zone de
/ séchage
lavagc ■
Zonede
■^soufflage
ation Agitateur
-du izâteaù
(A)
(B)

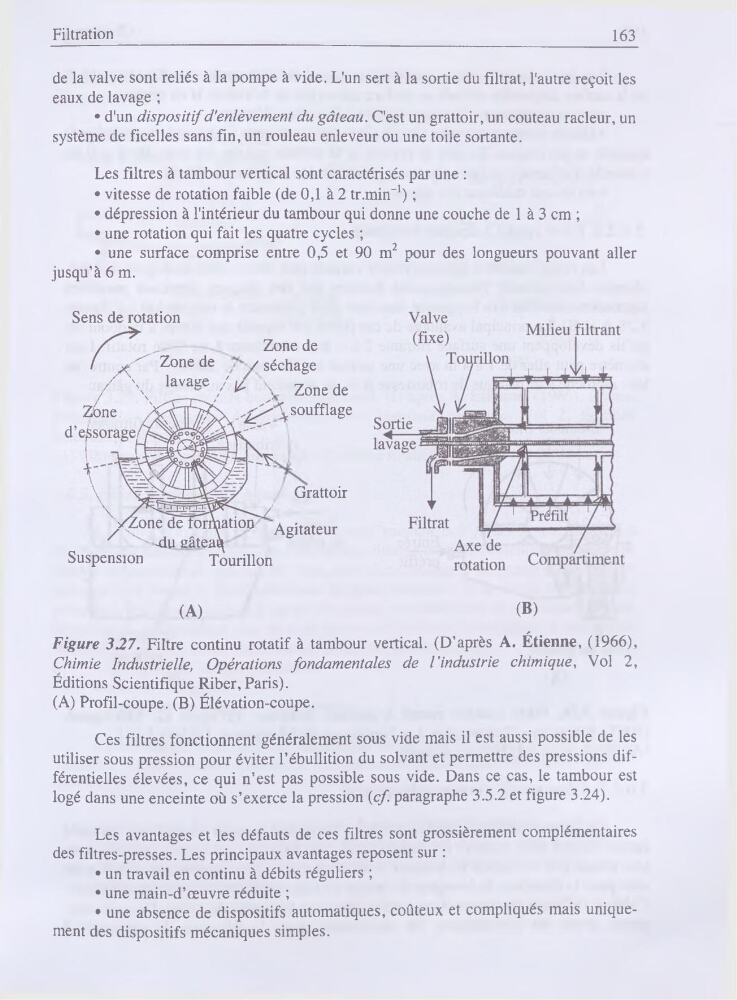

Figure 327. Filtre continu rotatif à tambour vertical. (D’après A. Étienne, (1966),
Chimie Industrielle, Opérations fondamentales de l’industrie chimique, Vol 2,
Editions Scientifique Riber, Paris).
(A) Profil-coupe. (B) Élévation-coupe.
Ces filtres fonctionnent généralement sous vide mais il est aussi possible de les
utiliser sous pression pour éviter l’ébullition du solvant et permettre des pressions différentielles élevées, ce qui n’est pas possible sous vide. Dans ce cas, le tambour est
logé dans une enceinte où s’exerce la pression (cf paragraphe 3.5.2 et figure 3.24).
Les avantages et les défauts de ces filtres sont grossièrement complémentaires
des filtres-presses. Les principaux avantages reposent sur :
•
un travail en continu à débits réguliers ;
•
une main-d’œuvre réduite ;
• une absence de dispositifs automatiques, coûteux et compliqués mais uniquement des dispositifs mécaniques simples.
