Chapitre 3
Ils peuvent être constitués :
• d’un tambour analogue aux filtres à tambour sous vide (cf. paragraphe 3.6,2)
et l’ensemble est disposé dans une enceinte sous pression (cf figure 3.24 A) ;
• d'un tambour rotatif enfermé dans un carter et divisé en plusieurs cellules
reliées par des canalisations à une tête de distribution collectant les divers fluides
(filtrat, liquide de lavage, air d’essorage) (cf figure 3.24 B).
3.5.2.2. Filtres continus à cadres verticaux
Le filtre continu à cadres verticaux (vertical frame filter) est constitué d’une
cuve cylindrique divisée en autant de compartiments qu’il y a d’opérations à réaliser
(cf figure 3.25). Elle est alimentée à la partie basse avec la suspension à filtrer. Dans
les secteurs de filtration et de lavage, les plateaux sont immergés et la pression d’air de
la cuve élimine le filtrat et le liquide de lavage. Un contre-courant d’air comprimé
décroche le gâteau dans le secteur de déchargement. Cet appareil continu est particulièrement utilisé dans l’industrie sucrière.
Cuve sous
Sortie du
filtrat
—►
Cloisons de
séparation
Compartiment de filtration
(A)
(B)

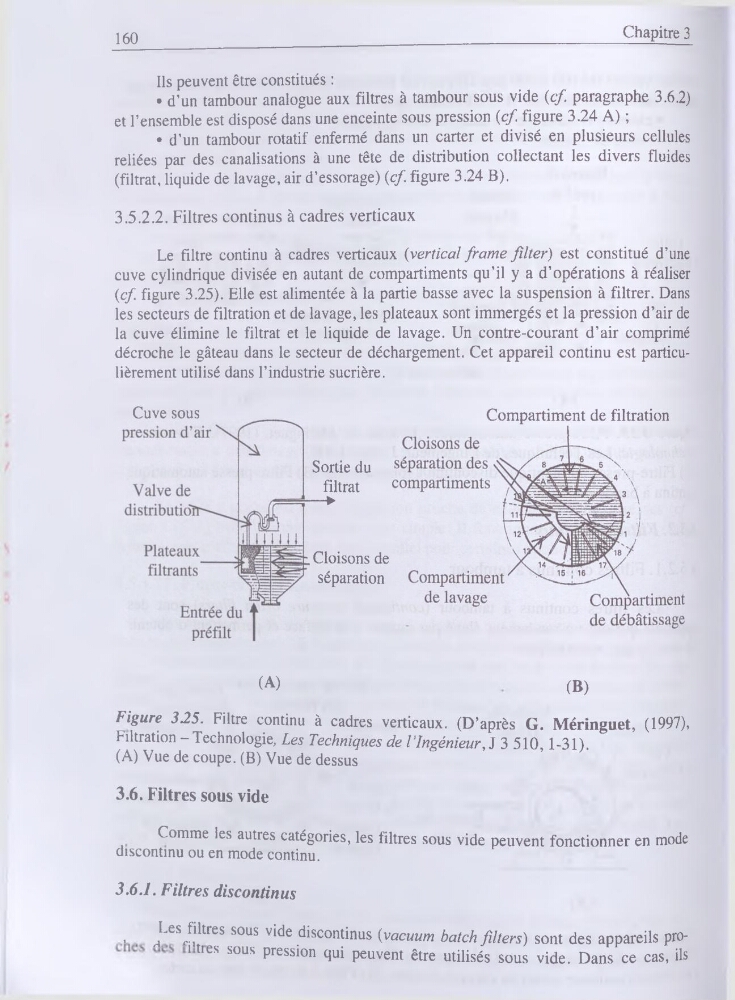

Figure 325. Filtre continu à cadres verticaux. (D’après G. Méringuet, (1997),
Filtration - Technologie, Les Techniques de TIngénieur, J 3 510, 1-31).
(A) Vue de coupe. (B) Vue de dessus
3.6. Filtres sous vide
Comme les autres catégories, les filtres sous vide peuvent fonctionner en mode
discontinu ou en mode continu.
3.6.1. Filtres discontinus
. l"eSjytfeS S0US V^e discontinus (vacuum batch filters) sont des appareils proi ties sous pression qui peuvent être utilisés sous vide. Dans ce cas, ils
