mailles varient de 100 à 500 pm. Ils peuvent travailler jusqu’à 100 bar et sont souvent
placés dans les tuyauteries. Ils sont lavables par :
• extraction manuelle du tamis de son logement ;
• retour de liquide.
Toile
filtrant
Cadres
filtrants
Entrée du
préfilt
(A)
Entrée des
boues
Lavage des bandes
one de drainage
Sens de défilement
de la bande
gâteau
Vérin de
soulèvement
Sortie du
gâteau
(B)

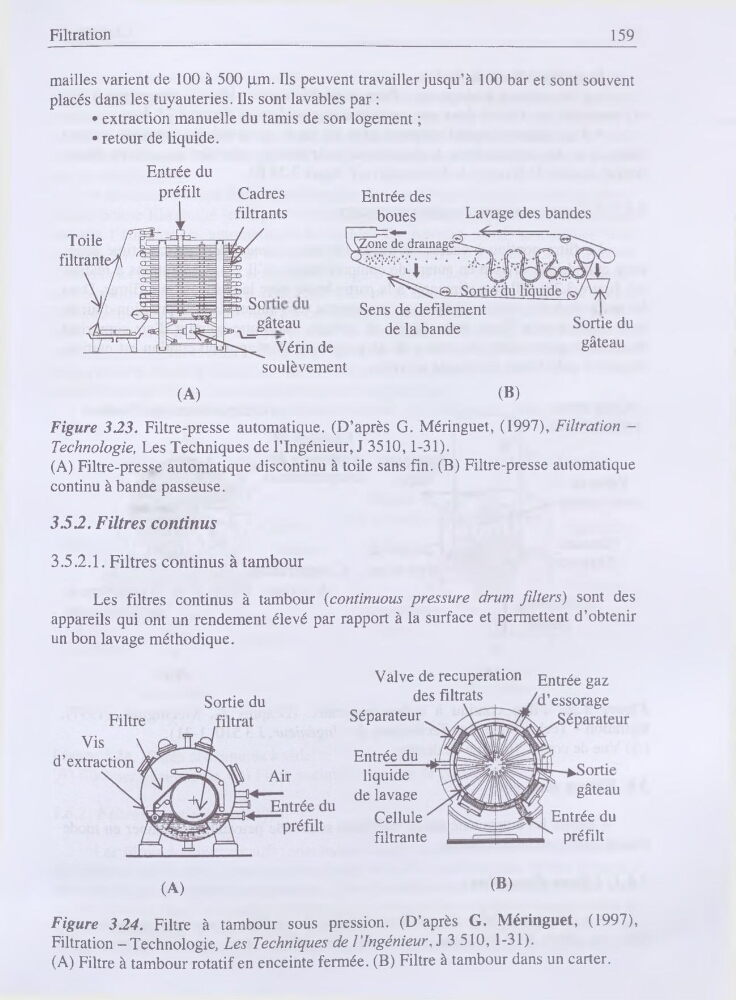

Figure 323. Filtre-presse automatique. (D’après G. Méringuet, (1997), Filtration -
Technologie, Les Techniques de l’ingénieur, J 3510,1-31).
(A) Filtre-presse automatique discontinu à toile sans fin. (B) Filtre-presse automatique
continu à bande passeuse.
3.52. Filtres continus
3.5.2.1. Filtres continus à tambour
Les filtres continus à tambour {continuons pressure drum filters) sont des
appareils qui ont un rendement élevé par rapport à la surface et permettent d’obtenir
un bon lavage méthodique.
Sortie du
Entrée du
liquide
de lavase
(A)
Figure 324. Filtre à tambour sous pression. (D’après G. Méringuet, (1997),
Filtration - Technologie, Les Techniques de l'ingénieur, J 3 510, 1-31).
(A) Filtre à tambour rotatif en enceinte fermée. (B) Filtre à tambour dans un carter.
Valve de récupération
des filtrats
Séparateur
Entrée gaz
’ essorage
gâteau
Entrée du
préfilt
Cellule
filtrante
(B)
