156
Chapitre 3
► FILTRES-PRESSES À PLATEAUX ET CADRES
Les filtres-presses à plateaux et cadres {plate and frame filter press} {cf figure
3.20 B) sont formés par une série de membranes filtrantes serrées entre un cadre et la
périphérie d'un plateau. La chambre de filtration est délimitée par le cadre et les deux
membranes qui l'entourent. Les cadres et les plaques sont percés dans les coins d'orifices destinés à l'arrivée du préfilt et à l'évacuation des eaux de lavage. L'alimentation a
lieu par un conduit percé dans l'épaisseur du cadre orthogonalement au canal général
constitué par les trous du premier coin des plateaux et cadres. Le gâteau se forme sur
les deux membranes et le filtrat sort par les cannelures de chacune des faces d'un plateau puis par une lumière pratiquée dans le deuxième coin de chaque plateau. Le filtrat
s'écoule ensuite, soit directement à l'extérieur pour être recueilli dans une nochère
(goulotte), soit à l'intérieur, dans un collecteur, formé par la juxtaposition des ouvertures pratiquées dans le deuxième coin des plateaux et des cadres. Ils permettent des lavages faciles des gâteaux. La pression de service peut aller de 5 à 30 bar. L’épaisseur
des cadres varie de 20 à 70 mm pour les gâteaux de grande filtrabilité. La surface de
filtration s’étend de quelques dm2 (filtre de laboratoire) à 400 m2 (filtre industriel).
► FILTRES-PRESSES À PLATEAUX CHAMBRÉS
Les filtres-presses à plateaux chambrés {recessed-plate filter press} {cf. figure
3.21 A) sont constitués par des plateaux identiques dont l'assemblage constitue une
série de chambres. Les membranes filtrantes qui recueillent le gâteau sont interposées
entre ces plateaux chambrés. Le préfilt pénètre dans toutes les chambres par un canal
axial et le filtrat s'écoule à la base des chambres par un robinet et peut être récupéré
dans une nochère. Les épaisseurs de gâteaux varient de 20 à 30 mm et les surfaces des
cadres varient de 0,1 à 2,5 m2. Ils peuvent contenir 100 à 120 chambres qui engendrent
des volumes de 10 m3 (surface de filtration de 400 à 450 m2).
Membranes filtrantes
(A)
(B)

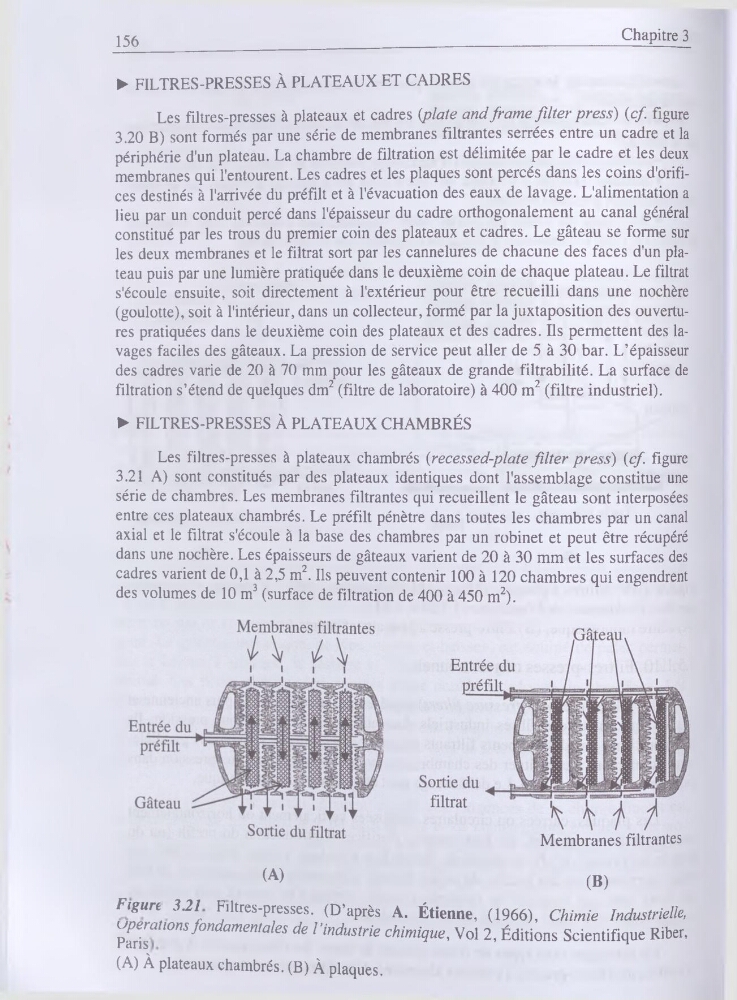

Figure 3.21 Filtres-presses. (D’après A. Étienne, (1966), Chimie Industrielle,
Rations fondamentales de l’industrie chimique, Vol 2, Éditions Scientifique Riber,
(A) À plateaux chambrés. (B) À plaques.
