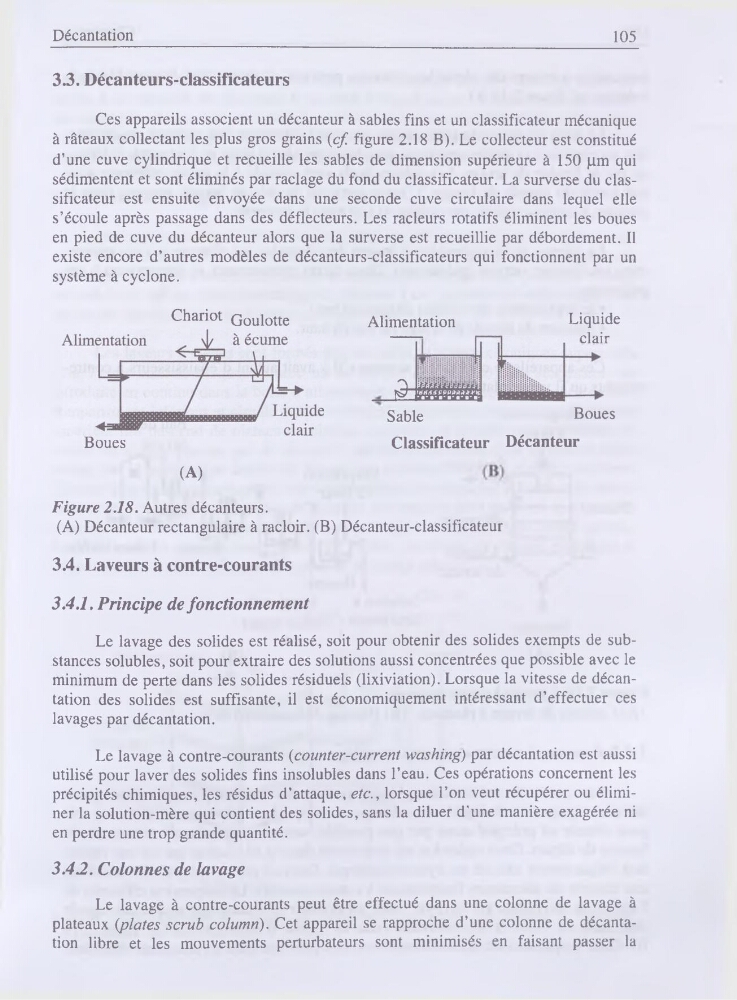

Décantation
105
3.3. Décanteurs-classificateurs
Ces appareils associent un décanteur à sables fins et un classificateur mécanique
à râteaux collectant les plus gros grains (cf. figure 2.18 B). Le collecteur est constitué
d’une cuve cylindrique et recueille les sables de dimension supérieure à 150 pm qui
sédimentent et sont éliminés par raclage du fond du classificateur. La surverse du classificateur est ensuite envoyée dans une seconde cuve circulaire dans lequel elle
s’écoule après passage dans des déflecteurs. Les racleurs rotatifs éliminent les boues
en pied de cuve du décanteur alors que la surverse est recueillie par débordement. Il
existe encore d’autres modèles de décanteurs-classificateurs qui fonctionnent par un
système à cyclone.
Chariot Goulotte
Boues
(A)
Figure 2.18. Autres décanteurs.
(A) Décanteur rectangulaire à racloir. (B) Décanteur-classificateur
Alimentation
QiiM
Sable
Liquide
clair
Boues
Classificateur Décanteur
3.4. Laveurs à contre-courants
3.4.1. Principe de fonctionnement
Le lavage des solides est réalisé, soit pour obtenir des solides exempts de substances solubles, soit pour extraire des solutions aussi concentrées que possible avec le
minimum de perte dans les solides résiduels (lixiviation). Lorsque la vitesse de décantation des solides est suffisante, il est économiquement intéressant d’effectuer ces
lavages par décantation.
Le lavage à contre-courants (counter-current washing) par décantation est aussi
utilisé pour laver des solides fins insolubles dans l’eau. Ces opérations concernent les
précipités chimiques, les résidus d’attaque, etc., lorsque l’on veut récupérer ou éliminer la solution-mère qui contient des solides, sans la diluer d'une manière exagérée ni
en perdre une trop grande quantité.
3.42. Colonnes de lavage
Le lavage à contre-courants peut être effectué dans une colonne de lavage à
plateaux (plates scrub columri). Cet appareil se rapproche d’une colonne de décantation libre et les mouvements perturbateurs sont minimisés en faisant passer la
