Un autre exemple est donné par le décanteur-épaississeur conçu par EnviroClear Corporation, pour lequel l’alimentation floculée arrive verticalement par le bas
et est répartie horizontalement dans le lit de boues (cf. figure 2.17 C).
Boîtes, de surverse
Boîte d’alimentation
Sousverse
(A)
Cylindre
d’alimentation
Anneau
(B)
Alimentation
en suspension
Chambre de
répartition de
l’alimentation
Bras de
raclage
Alimentation
Surverse
Niveau supérieur
de la couche
Sur verse
(C)
Sousverse

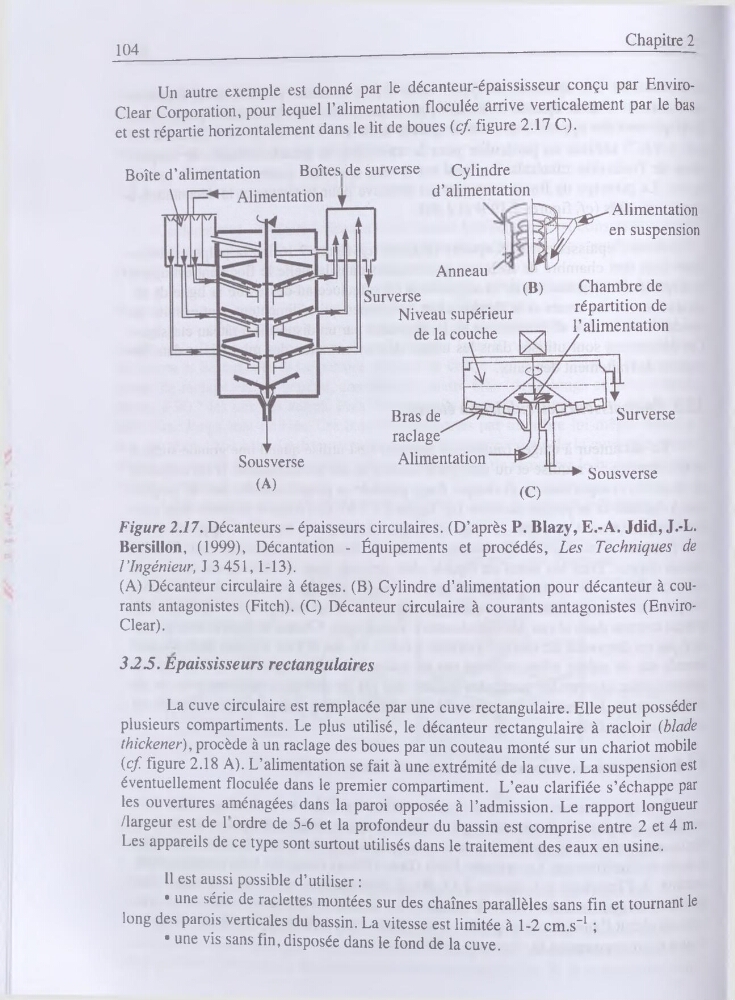

Figure 2.17. Décanteurs - épaisseurs circulaires. (D’après P. Blazy, E.-A. Jdid, J.-L.
Bersillon, (1999), Décantation - Équipements et procédés, Les Techniques de
T Ingénieur, J 3 451,1-13).
(A) Décanteur circulaire à étages. (B) Cylindre d’alimentation pour décanteur à courants antagonistes (Fitch). (C) Décanteur circulaire à courants antagonistes (EnviroClear).
32.5. Epaississeurs rectangulaires
La cuve circulaire est remplacée par une cuve rectangulaire. Elle peut posséder
plusieurs compartiments. Le plus utilisé, le décanteur rectangulaire à racloir (blade
thickener), procède à un raclage des boues par un couteau monté sur un chariot mobile
(CZ figure 2.18 A). L’alimentation se fait à une extrémité de la cuve. La suspension est
éventuellement floculée dans le premier compartiment. L’eau clarifiée s’échappe par
les ouvertures aménagées dans la paroi opposée à l’admission. Le rapport longueur
/largeur est de 1 ordre de 5-6 et la profondeur du bassin est comprise entre 2 et 4 m.
Les appareils de ce type sont surtout utilisés dans le traitement des eaux en usine.
11 est aussi possible d’utiliser :
• une série de raclettes montées sur des chaînes parallèles sans fin et tournant le
long des parois verticales du bassin. La vitesse est limitée à 1-2 cm.s-1 \
•
une vis sans fin, disposée dans le fond de la cuve.
