102
Chapitre 2
dans ce cas à un raclage mécanique. Le décanteur cylindro-conique (cylindrical cortical hottom settling tank) est utilisé pour la clarification des eaux après traitement
chimique (c/ figure 2.15 C). Des versions plus élaborées de ces appareils sont rencontrées dans les épaississeurs suivants.
3.22. Épaississeurs circulaires à râteaux
Le décanteur circulaire à râteaux (rake radial settling tank) est constitué :
• d’une chambre d’alimentation cylindrique en suspension (au centre du bassin)
et, éventuellement en adjuvants de décantation ;
• d’une cuve cylindrique, à fond plat ou conique, munie d’une goulotte périphérique destinée à éliminer la surverse recueillie par débordement ;
• d’un mécanisme de raclage en fond de cuve entrainant les sédiments dans la
partie centrale par un mouvement de rotation très lent. Il permet aussi de compacter
les boues et de ramener la suspension épaisse au centre (cf. figure 2.16 A). Le mécanisme de raclage est, en général, constitué de quatre bras (deux longs et deux courts)
placés à 90 ° les uns des autres. Pour les appareils de petits diamètres, seulement les
deux bras longs sont utilisés. Les bras sont supportés par un arbre lui-même entraîné
par un mécanisme animé par un moteur situé au centre supérieur de la cuve. Ce mécanisme est pourvu d’un dispositif de relevage qui permet de remonter le bras au démarrage ou en cas de surcharge ;
•
d'un orifice central permettant d’éliminer les boues à la partie inférieure.
Entraînement
Chambre
d’alimentation
Râteaux
(A)
Alimentation
Mélangeur en floculant
Niveau de
surverse
Alimentation
en suspension
Cable
porteur
Bras de
raclage
Sousverse
Sur^erse
Niveau de
la pulpe
Bras de
raclage Sousverse
(B)

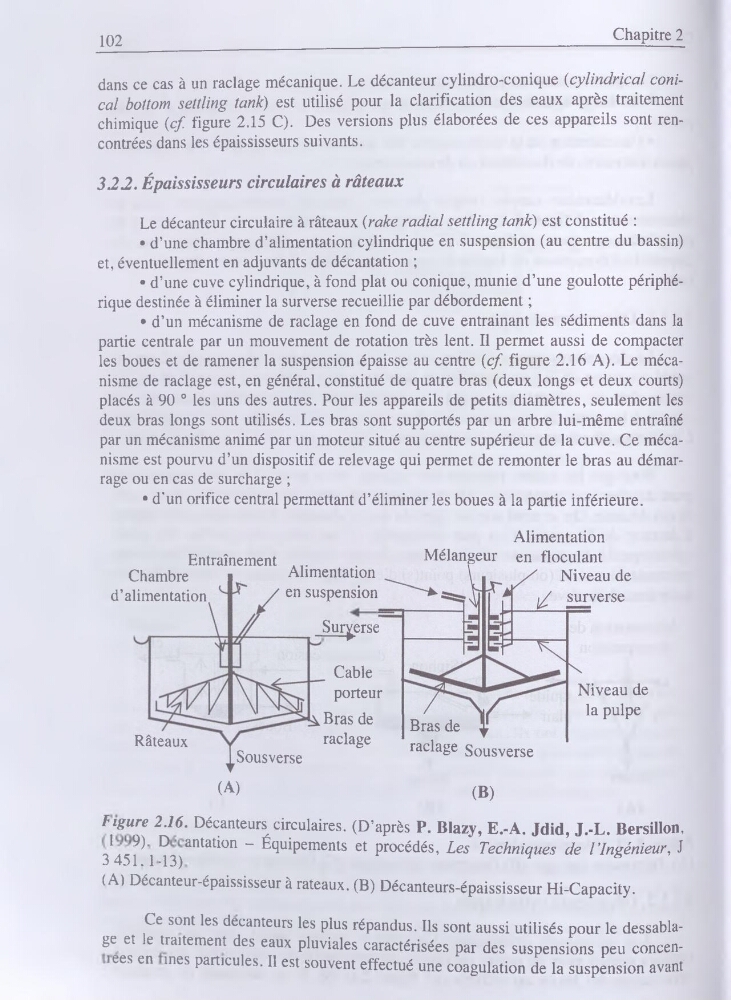

kigure 2.16. Décanteurs circulaires. (D’après P. Blazy, E.-A. Jdid, J.-L. Bersillon,
3^45P1 ^3)an^a^on ~ Équipements et procédés, Les Techniques de l’ ingénieur, J
(A) Décanteur-épaississeur à rateaux. (B) Décanteurs-épaississeur Hi-Capacity.
Ce sont les decanteurs les plus répandus. Ils sont aussi utilisés pour le dessablage et le traitement des eaux pluviales caractérisées par des suspensions peu concenlees en mes particules. Il est souvent effectué une coagulation de la suspension avant
